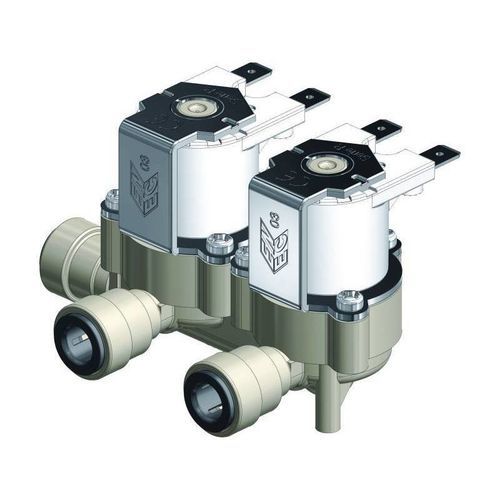

Servogesteuertes Magnetventil 237

2/2-WegeNONC

Produktbeschreibung
R Series Dispenser: 2/2 Magnetventil, DN 10 mm, servo-unterstützt, standardmäßig in Normally Closed (NC) Ausführung; 2 Eingänge und 1 Ausgang. Geeignet für Trinkwasser. Ebenfalls erhältlich mit Direktantrieb, in Normally Open (NO) und bistabiler (LC) Ausführung.

Installation

• Montage in jeder Position mit Befestigungsschrauben für sichere Befestigung

Anwendungen

• Sodawasser- und Mineralwasserspender
• Professionelle Wasserfilteranlagen
• Eismaschinen
• Kaffeemaschinen und Getränkeautomaten

Physikalische Merkmale

• Ventilkörper: PA 66 - 30% GF
• Membranmaterialien: NBR, LSR, EPDM
• Kern: Edelstahl
• Spulen: Isolierklasse F (155 °C)
• Montage: Selbstschneidende Schrauben

Arbeitsspezifikationen

• Betriebsdruck: 0,2 - 10 bar
• Umgebungstemperatur: bis 60 °C
• Flüssigkeitstemperatur: bis 60 °C kontinuierlich (ED 100%); kurzzeitig bis 90 °C (3 ON - 5 OFF)
• Öffnung: DN 10 mm
• Steuerungsoptionen: NC (Normally Closed); NO (Normally Open); LC (Latching)
• Flussrichtung: Einbahnig
• Kv: 7,39 L/min

Elektrische Anschlüsse

• Faston 6,3 x 0,8 mm

MOQ

• 36 pcs

Datenblätter 2 IN 1 OUT
Modell — IN — OUT — Nenndurchmesser — M.O.Q. — Filter — Regler — Rückschlagventil — Drossel
237 — 1/4" — 1/4" — 10 mm — 36 — - — - — - — -
237 — 6 mm — 6 mm — 10 mm — 36 — - — - — - — -
237 — 8 mm — 8 mm — 10 mm — 36 — - — - — - — -
236 — M10x1 — 1/4" M — 10 mm — 36 — - — - — - — -

Vertiefung / Abbildungen
Präsentation (PDF) sowie technische Zeichnungen und Schaltpläne auf Anfrage verfügbar.

Technische Merkmale / Spezifikationen

• Typ: 2/2 Magnetventil, servo-unterstützt
• Serie: R Series Dispenser
• Konfiguration: 2 Eingänge, 1 Ausgang (2 IN 1 OUT)
• Nenndurchmesser: DN 10 mm
• Mediengeeignetheit: Trinkwasser
• Ventilkörpermaterial: PA 66 - 30% GF
• Membranmaterialien: NBR, LSR, EPDM
• Kernmaterial: Edelstahl
• Spulen-Isolierklasse: F (155 °C)
• Betriebsdruckbereich: 0,2 - 10 bar
• Fluidtemperaturbereich: bis 60 °C kontinuierlich; bis 90 °C intermittierend (3 ON - 5 OFF)
• Kv: 7,39 L/min
• Elektrischer Anschluss: Faston 6,3 x 0,8 mm
• Verpackung: 36 Stück pro Karton
