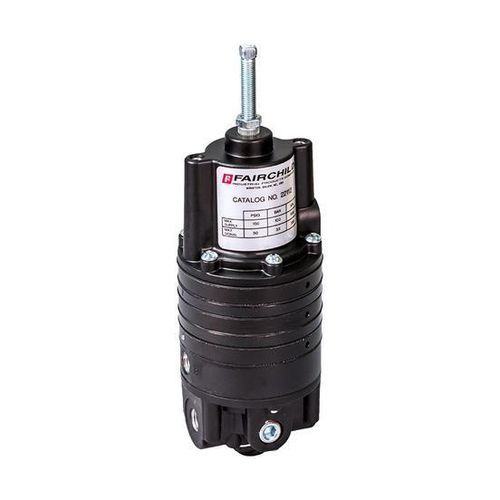

Pneumatik-Relay / Berechnung Model 22

zur VerlagerungUmschalt

Übersicht
Das pneumatische Rechenrelais Modell M22 ermöglicht die Verarbeitung mehrerer pneumatischer Eingangssignale für die industrielle Steuerung. Es unterstützt Mittelwertbildung, Differenzial-, Inversions- und Totalisierungsfunktionen und kann als schnelles EIN‑/AUS‑Ventil konfiguriert werden.

Hauptmerkmale

• Bis zu vier pneumatische Eingänge für Multi‑Element‑Steuerung oder Überbrückungsfunktionen.
• Konfigurierbarer EIN‑/AUS‑Betrieb mit Rückkopplungsanschluss für schnelle Vollöffnung/Vollschließung.
• Kleine Leckage über den Entlastungssitz gewährleistet schnelle Reaktion auf schwache Signale.
• Einstellbarer positiver und negativer Vorspannungsbereich von -18 bis +15 psig.
• Zwei Manometeranschlüsse, 90° zur Zufuhr- und Abgangsleitung, für flexible Installation.
• Linien- oder Schalttafelmontage für einfache Montage vor Ort.

Funktionen

• Mittelwertbildung
• Differenzial
• Inversion
• Totalisierung
• EIN‑/AUS‑Ventilbetrieb (schnelle Vollöffnung/Vollschließung mit Rückkopplung)

Technische Daten

• Modellbezeichnung: Modell M22 (pneumatisches Rechenrelais)
• Eingänge: Bis zu 4 pneumatische Eingänge
• Vorspannung: Positive und negative Vorspannung verfügbar
• Einstellbarer Vorspannungsbereich: -18 bis +15 psig
• Ansprechverhalten: Kleine Leckage über den Entlastungssitz für schnelle Reaktion
• Manometeranschlüsse: Zwei, 90° zur Zufuhr- und Abgangsleitung
• Montage: Linien- oder Schalttafelmontage
• Konfigurationen: Mehrere Konfigurationen zur Anpassung an Anwendungsanforderungen
• Spezialverhalten: Kann über Rückkopplung in die Signalkammer vollständig geöffnet oder geschlossen werden
