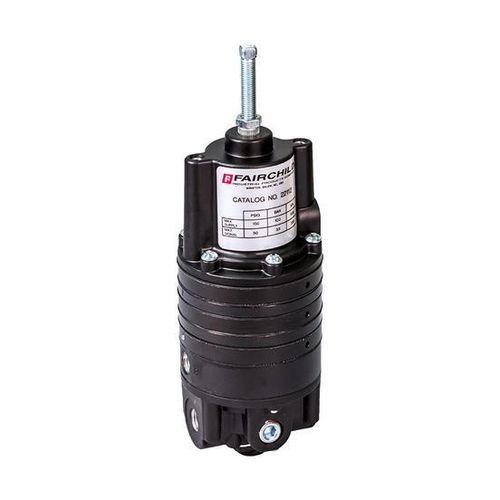

Pneumatik-Relay / zur Verlagerung Model 22

BerechnungSteuerungUmschalt

Produktbeschreibung
Das Rechenrelais Modell 22 ist ein pneumatisches Steuerventil, das für Mittelungs-, Differenz-, Invertier- und Totalisierfunktionen ausgelegt ist. Es kann bis zu vier pneumatische Eingänge aufnehmen und bietet einstellbare positive und negative Vorspannung über einen weiten Bereich. Das Gerät ist in mehreren Konfigurationen erhältlich, um unterschiedliche Prozesssteuerungsanforderungen zu erfüllen.

Hauptmerkmale

• Bis zu vier Eingänge für Mehrfachelement- oder Override-Steuerung
• Arbeitet als modulierende Steuerung oder als ON-OFF-Ventil mit schneller Voll-Öffnen/Voll-Schließen-Aktion
• Kleiner Leckstrom über dem Entlastungssitz gewährleistet schnelle Reaktion auf kleine Signale
• Einstellbarer Vorspannungsbereich von -18 bis +15 psig
• Zwei Manometeranschlüsse in 90°-Anordnung zu Zulauf und Ausgang für flexible Installation
• Leitungs- oder Schalttafeleinbau für einfache Montage vor Ort

Technische Daten

• Funktionen: Mittelung, Differenz, Inversion, Totalisierung
• Eingänge: bis zu vier pneumatische Eingänge
• Vorspannung: einstellbare positive und negative Vorspannung; Bereich -18 bis +15 psig
• Betriebsarten: modulierende Steuerung oder schnelle ON-OFF-Betriebsart über Regelkreis
• Leck: geringer Leckstrom über Entlastungssitz für schnelle Reaktion
• Anschlüsse: zwei Manometeranschlüsse 90° zu Zulauf und Ausgang
• Montage: Leitungs- oder Schalttafeleinbau
• Verfügbarkeit: mehrere Konfigurationen zur Anpassung an verschiedene Anwendungen
