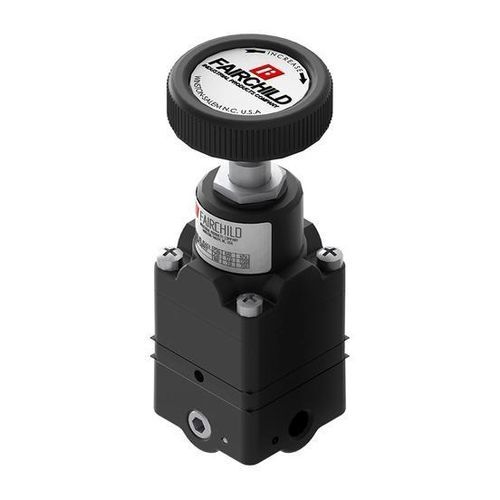

Pneumatik-Relay / zur Verlagerung M85D

BerechnungSteuerung

Produktübersicht
Das Modell M85D ist ein mehrstufiges Vorspannungsrelais mit Pilotbetrieb, das die Empfindlichkeit eines Präzisionsdruckreglers mit positiver Vorspannungsfunktion kombiniert. Das kompakte Gerät bietet eine ungewöhnlich hohe Ausgangskapazität bei minimalem Luftverbrauch und schützt vor Schwankungen von Zulauf- oder Ausgangsdruck.

Merkmale

• Empfohlen für End-of-line-Betrieb, Instrumentenpanel-Versorgung und Systeme, die präzise Druckhaltung und Instrumentenvorspannung benötigen
• Ausgang definiert durch PO = PS + K, wobei PO Ausgangsdruck, PS Signaldruck und K die Federkonstante ist
• Zweistufiger Pilotbetrieb ermöglicht präzise Einstellungskontrolle
• 14 SCFM Durchsatz in kompaktem Gehäuse für Anwendungen mit hohem Durchfluss oder schneller Reaktion
• Niedriger Luftverbrauch zur Schonung von Druckluft und teuren Gasen
• Kompakte Bauform für Einbau in beengten Einbausituationen
• Erhältlich in Standardanschlüssen 1/8" , 1/4" und 3/8" zur einfachen Integration

Technische Daten

• Modell: M85D (Multi-Stage Positive Bias Relay)
• Funktion: Pilotbetrieben, zweistufiger Pilot
• Einsatz: Vorspannungsrelais; präzise Druckhaltung und Instrumentenvorspannung
• Gleichung: PO = PS + K (PO = Ausgangsdruck, PS = Signaldruck, K = Federkonstante)
• Durchsatz: 14 SCFM
• Luftverbrauch: Niedrig
• Ausgangskapazität: Hohe Ausgangskapazität bezogen auf die Gerätgröße
• Schutz: Schutz gegen Schwankungen von Zulauf- oder Ausgangsdruck
• Anschlussgrößen: 1/8" , 1/4" und 3/8" Standardanschlüsse
• Montage/Größe: Kompakt für Einbau in beengten Räumen
• Empfohlene Anwendungen: End-of-line-Service, Instrumentenpanel-Versorgung, Systeme mit Forderung nach präziser Druckhaltung und Instrumentenvorspannung
