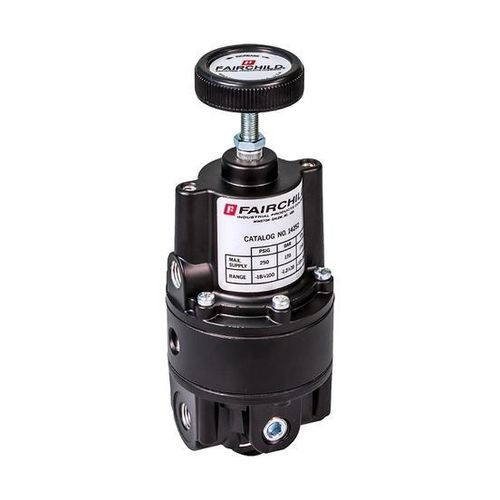

Pneumatik-Relay / zur Verlagerung M14

Steuerung

Übersicht Entwickelt für Anwendungen, die eine Ausgangsdruck erfordern, der der Summe eines gesteuerten Eingangssignals und einer festen Vorspannung entspricht. Das Rotork Fairchild Model 14 (M14) pneumatische Vorspannungsrelais ermöglicht positive oder negative Vorspannung in einer Einheit. Der Ausgangsdruck folgt Po = Ps + K; wobei Po der Ausgangsdruck, Ps der Signalsdruck und K die kombinierte Federkonstante ist.

Hauptmerkmale

• Ausgang ist die Summe der Feder-Vorspannung (eingestellt mit der Einstellschraube) plus pneumatisches Eingangssignal (Po = Ps + K)
• Stempfindlichkeit von 1/2" Wassersäule für präzise Anwendungen
• Ausgleichtes Versorgungsventil minimiert die Auswirkungen von Versorgungsdruckschwankungen
• Aspirator-Rohr-Design reduziert den Druckabfall stromabwärts unter Durchflussbedingungen
• Separate Steuerkammer isoliert die Membran vom Hauptstrom, um Regeloszillation und Brummen zu verhindern
• Montagehalterung für die Feldinstallation verfügbar
• Für die Verwendung in allen kanadischen Territorien und Provinzen zertifiziert

Technische Daten

• Modell: M14 (Model 14) — Relais mit positiver und negativer Vorspannung
• Funktion: Stellt einen Ausgangsdruck bereit, der dem Signalsdruck plus/minus einer festen Feder-Vorspannung entspricht (Po = Ps + K)
• Stempfindlichkeit: 1/2" Wassersäule
• Konstruktionsmerkmale: ausgleichtes Versorgungsventil; Aspirator-Rohr zur Minimierung des Abfalls; separate Steuerkammer zur Verhinderung von Oszillation/Brummen
• Montage: Montagehalterung für die Feldinstallation verfügbar
• Zulassungen: Für die Verwendung in allen kanadischen Territorien und Provinzen zertifiziert

Anwendungsbereiche

• Industrielle Steuerungssysteme und pneumatische Stellungsregler
• Prozessregelung und Messtechnik, die präzise Druck-Polarisation erfordern
• Steuerung von HVAC-Aktuatoren und Ventilautomatisierung
