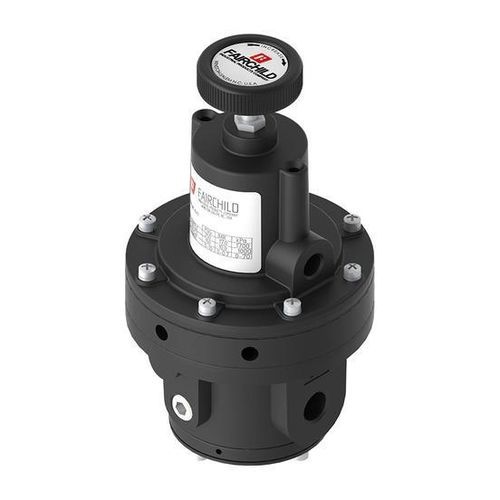

Pneumatik-Relay / zur Verlagerung M1500A

BerechnungSteuerung

Beschreibung
Das Positive-Bias-Relais Modell 1500 ist für Anwendungen ausgelegt, die einen Ausgangsdruck erfordern, der der Summe eines gesteuerten pneumatischen Eingangssignals und eines festen Bias entspricht. Dieses pneumatische Relais liefert hohen Ausgangsdurchfluss und hält einen Ausgangsdruck aufrecht, der dem Eingangssignaldruck plus einem voreingestellten Bias entspricht, geeignet für präzise Steuerung von Ventilen und Aktoren.

Eigenschaften

• Der Ausgang des Relais ist die Summe des Federvorspanns, eingestellt mit der Einstellschraube, plus ein pneumatisches Eingangssignal (Po = Ps + K), wobei Po der Ausgangsdruck, Ps der Signaldruck und K der durch die Einstellschraube eingestellte Federvorspann ist.
• Regelempfindlichkeit von 1 Zoll Wassersäule ermöglicht den Einsatz in Präzisionsanwendungen.
• Große Versorgungs- und Auslassventile sorgen für hohe Vorwärts- und Auslassdurchflüsse.
• Weiche Ventilsitze an Zulauf und Auslass minimieren den Luftverbrauch.
• Ein ausbalanciertes Versorgungsventil minimiert die Auswirkungen von Versorgungsdruckschwankungen.
• Das Aspiratorrohr-Design kompensiert den Druckabfall stromabwärts bei Durchflussbedingungen.
• Eine separate Steuerkammer isoliert die Membran vom Hauptstrom, um Schwankungen und Brummen zu beseitigen.
• Die Konstruktion der Einheit ermöglicht die Wartung des Modells 1500A in der Leitung, ohne es aus der Leitung zu entfernen.

Technische Daten

• Marke: Fairchild
• Modell: M1500A
• Produktfamilie: FAIRCHILD - Relays
• Funktion: Hochdurchsatz-Pneumatikrelais mit positivem Bias (Ausgang = Eingangssignal + voreingestellter Bias)
• Ausgangsformel: Po = Ps + K (Po = Ausgangsdruck, Ps = Signalpressure, K = Federvorspann)
• Steuerung / Empfindlichkeit: 1 Zoll Wassersäule
• Konstruktion: große Versorgungs- und Auslassventile, weiche Ventilsitze, ausbalanciertes Versorgungsventil, Aspiratorrohr, separate Steuerkammer
• Wartung: in Leitungsbauweise wartbar (Wartung ohne Ausbau aus der Leitung möglich)
