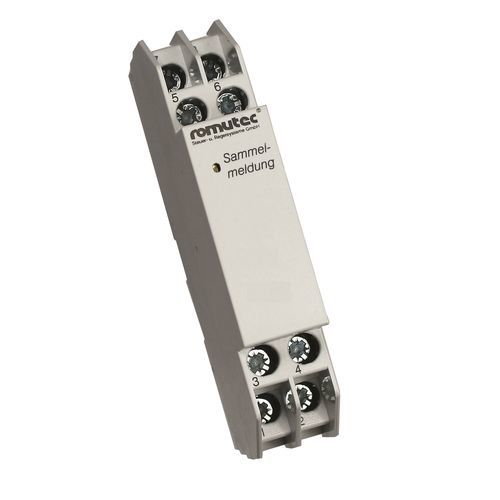

AC-Relaismodul FE05

elektromechanischDCSchalt

Produktinformation
Die FE05-Kopplungsrelais-Einheit wandelt sehr niedrige Steuer- und Schaltsignale von DDC/PLC-Steuerungen in einen potentialfreien Wechslerkontakt um, um Verbraucher mit abweichenden Betriebsspannungen zu schalten. Das Modul enthält ein Kopplungsrelais mit Schließer- (NO) und Öffnerkontakt (NC) und wird mit 8–24 V AC/DC angesteuert. Die zugeordnete LED zeigt den Betriebszustand (grün / gelb / rot) an. Die Jumpers im Inneren sind austauschbar. Die Gehäusebasis lässt sich mit einem Schlitzschraubendreher entfernen, um Zugriff auf die Einsätze zu erhalten; einzelne Einsätze können vorsichtig herausgezogen werden. Meldungstexte sind standardmäßig fest; kundenspezifische Texte und Gerätekennzeichnung gegen Aufpreis möglich.

Anschlussbelegung (Anschluss X = Modulposition)

• Anschluss X.1: Versorgung GND
• Anschluss X.2: Versorgung 24 V AC oder DC
• Anschluss X.3: Steuerung des Relais mit 8–24 V AC oder DC
• Anschluss X.4: n.c.
• Anschluss X.5: Relais NC-Kontakt
• Anschluss X.6: n.c.
• Anschluss X.7: Relais NO-Kontakt
• Anschluss X.8: Relais-Masse (COM), max. 250 V AC, max. 5 A, 1250 VA

Abmessungen / Montage
Außenmaße (B x H x T): 17.5 x 90 x 58 mm

Zusätzliche Produktdetails
LED-Anzeige: zugeordnete LED leuchtet grün, gelb oder rot zur Anzeige des Betriebszustands. Jumpers: wechselbare Jumpers im Modulinneren. Gehäuse: Basis abnehmbar mit Schlitzschraubendreher zum Zugang zu Einsätzen. Kontaktart: potentialfreier Wechslerkontakt zum Schalten von Verbrauchern mit unterschiedlichen Spannungen (Kontaktbelastung beachten). Individualisierung: Meldungstexte standardmäßig fest; kundenspezifische Texte und Gerätekennzeichnung gegen Aufpreis möglich.

Technische Daten

• Modell: FE05
• Funktion: Kopplungsrelais zur Umwandlung sehr niedriger Steuerspannungen in potentialfreie Kontakte
• Steuerspannung: 8 - 24 V AC / DC
• Versorgungsspannung (Anschlüsse): 24 V AC oder DC (Anschluss X.2), GND (Anschluss X.1)
• Relaiskontakte: NC- und NO-Kontakte sowie COM; COM-Belastung max. 250 V AC, max. 5 A, 1250 VA
• Außenmaße: 17.5 x 90 x 58 mm (B x H x T)
• Gewicht: 0,056 kg
• LED-Zustandsanzeige: grün / gelb / rot
• Montage / Zugriff: abnehmbare Basis, herausnehmbare Einsätze; interne Jumpers konfigurierbar
• Produktnummer / SKU: 00002999
• Hersteller: romutec Steuer- und Regelsysteme GmbH
