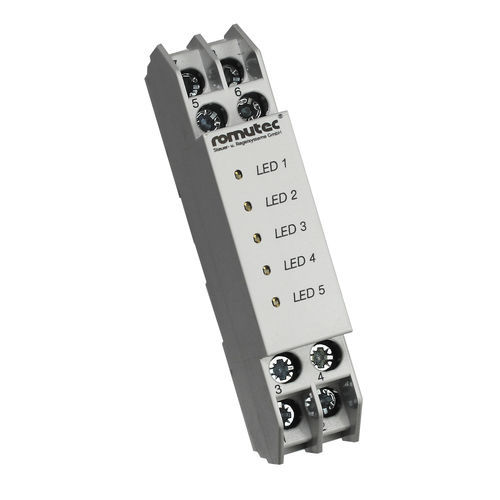

Warngerät FE01

Produktinformationen
Funktionseinheit FE01 – 5x Statusmeldung. Über das Meldemodul FE01 wird die Signalisierung von externen Betriebs-, Status- und Störmeldungen (z. B. Brandschutzklappen, Frost, Filter, Keilriemen) realisiert. Das Modul ist mit fünf Duo-LEDs bestückt, deren Farbe (rot oder grün) mittels Steckbrücken gewählt wird. Spezielle 3-polige Jumper zum Codieren gelber Meldungen sind als Zubehör erhältlich. Ebenfalls über Jumper wird die Funktionsweise der Eingänge bestimmt; wählbar ist zwischen Ruhestromprinzip mit Drahtbruchüberwachung oder Arbeitsstromprinzip (Schließerkontakt). Alle LEDs können per Steckbrücke eine Sammelmeldung auf dem Sammelmeldemodul FE04 auslösen. Für diese Meldungen steht eine Sammelmeldungsklemme (Klemme X.8) zur Verfügung (24 V DC, max. 100 mA). Die Jumper befinden sich im Inneren des Moduls und sind austauschbar. Die Gehäusebasis kann von oben mit einem Schlitzschraubendreher entfernt werden, um Zugang zu den Einsätzen zu erhalten; einzelne Einsätze lassen sich durch vorsichtiges Herausziehen entfernen. Die Meldetexte sind standardmäßig fest, können jedoch gegen Aufpreis kundenspezifisch angepasst werden. Aufbringung von Gerätenummern ist möglich.

Hauptmerkmale

• Meldemodul mit 5 Duo-LEDs (Farbwahl per Steckbrücke: rot/grün)
• Eingangsfunktion per Jumper wählbar: Ruhestromprinzip mit Drahtbruchüberwachung oder Arbeitsstromprinzip (NO)
• Sammelausgang (Klemme X.8) für Sammelmeldungen, 24 V DC, max. 100 mA
• Interne Jumper zur Konfiguration von LED-Farbe, Eingangslogik und Sammelmeldung
• Gehäuseboden abnehmbar für Zugang und Ein-/Ausbau der Moduleinsätze
• Meldetexte standardmäßig fest; kundenspezifische Anpassung gegen Aufpreis möglich; Gerätenummern möglich

Anschlüsse / Klemmen

• Klemme X.1: Versorgungsspannung GND
• Klemme X.2: Versorgungsspannung 24 V AC oder DC
• Klemme X.3: LED 4 (DI5), Ansteuerung mit 24 V AC oder DC
• Klemme X.4: LED 5 (DI4), Ansteuerung mit 24 V AC oder DC
• Klemme X.5: LED 2 (DI3), Ansteuerung mit 24 V AC oder DC
• Klemme X.6: LED 3 (DI2), Ansteuerung mit 24 V AC oder DC
• Klemme X.7: LED 1 (DI1), Ansteuerung mit 24 V AC oder DC
• Klemme X.8: Sammelausgang (24 V DC, max. 100 mA) — alle auf SA gesteckten LEDs dieses Einschubs lösen eine Sammelmeldung auf dieser Klemme aus

Mechanik / Installationshinweise

• Gehäuseboden kann von oben mit Schlitzschraubendreher entfernt werden
• Einzelne Einsätze lassen sich nach Entfernen des Bodens durch vorsichtiges Ziehen entnehmen
• Interne Jumper zur Konfigurationsänderung zugänglich

Technische Daten

• Modell: FE01
• Funktion: Meldemodul für 5 Statusmeldungen (Duo-LEDs)
• Produktnummer (SKU): 00002990
• Hersteller / Marke: romutec Steuer- und Regelsysteme GmbH
• Versorgung: 24 V AC oder DC
• LEDs: 5 Duo-LEDs, Farbauswahl per Steckbrücke (rot/grün); optional 3-poliger Jumper für Gelb-Codierung
• Eingangslogik: per Jumper wählbar — Ruhestromprinzip mit Drahtbruchüberwachung oder Arbeitsstromprinzip (Schließer)
• Sammelsignal: Klemme X.8, 24 V DC, max. 100 mA
• Außenmaße (B x H x T): 17,5 x 90 x 58 mm
• Gewicht: 0,057 kg
• Gehäuse: abnehmbare Basis für Zugang zu Moduleinsätzen
• Individualisierung: Meldetexte gegen Aufpreis anpassbar; Gerätenummern möglich
