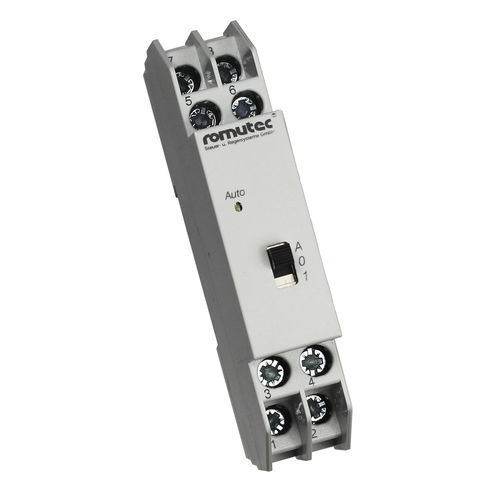

Schaltrelaismodul FE02

DCACelektromechanisch

Produktinformationen
Das Funktionsmodul FE02 stellt eine manuelle Bedienebene mit Notfunktion für einen einstufigen Antrieb bereit. Das Modul enthält einen Schiebeschalter mit den Positionen Auto‑0‑1; im Auslieferungszustand ist die Stellung Auto potentialfrei und an die Klemme geleitet. Die Rückmeldung in der Hand‑Position kann intern über Jumper J1 umgeschaltet werden. Ein potentialfreier Wechslerkontakt pro Steuereinheit ermöglicht direktes Schalten von Leistungsschützern (Kontaktschaltbelastung beachten). Das Relais in Stellung Auto wird über eine Ausgabe der DDC/PLC angesteuert. Eine LED zeigt den Relaiszustand an; die Farbe (rot oder grün) ist via Jumper J2 wählbar und kann via Jumper J3 eine Sammelmeldung auf einer FE04 auslösen. Steuerungsspannung des Relais im Auslieferungszustand: 8–24 V AC/DC. Steuerung mit GND (AC‑COM) ist über Jumper J4 einstellbar. Die Jumper befinden sich im Modul und sind nach sorgfältigem Öffnen des Gehäuses mit einem Schlitzschraubendreher zugänglich.

Funktion / Merkmale

• Manuelle Bedienebene mit Notfunktion für einstufigen Antrieb
• Schiebeschalter Positionen: Auto - 0 - 1
• Auto‑Position potentialfrei und im Auslieferungszustand zur Klemme geführt
• Interner Jumper J1: Rückmelderouting in Hand‑Position änderbar
• Potentialfreier Wechslerkontakt pro Steuereinheit für direktes Schalten von Leistungsschützern (Kontaktsbelastung beachten)
• Relais in Auto von DDC/PLC‑Ausgang gesteuert
• LED‑Anzeige für Relaiszustand; Farbe über Jumper J2 wählbar (rot oder grün)
• LED kann über J3 Sammelmeldung auf FE04 auslösen
• Relais‑Steuerspannung (Auslieferungszustand): 8 V bis 24 V AC/DC
• Wählbare Steuerung mit GND (AC‑COM) via Jumper J4
• Jumper im Modul zugänglich (nach sorgfältigem Öffnen des Gehäuses änderbar)

Klemmenbezeichnungen und elektrische Daten
Die Klemmen sind entsprechend der Modulposition im Gehäuse durchnummeriert (z. B. 3.6 = Steckplatz 3, Klemme 6). In der folgenden Liste steht X für die Modulposition.

• Klemme X.1: Versorgung GND
• Klemme X.2: Versorgung 24 V AC oder DC
• Klemme X.3, X.4: Schalterrückmeldung in Auto‑ oder Hand‑Position, potentialfrei, max. 28 V AC/DC, max. 5 A, 100 VA
• Klemme X.5: Relais NC‑Kontakt
• Klemme X.6: Relaissteuerungseingang, 8 V bis 24 V AC oder DC. Steuerung mit GND (AC‑COM) wählbar via J4.
• Klemme X.7: Relais NO‑Kontakt
• Klemme X.8: Relais‑COM, max. 250 V AC, max. 5 A, 1250 VA

Mechanische Daten
Außenmaße (B × H × T): 17,5 × 90 × 58 mm.

Zusätzliche Hinweise
Beim Schalten von Leistungsschützern sind die Kontaktbelastungen des Relais zu beachten. Die Jumper befinden sich im Modul und erfordern zum Wechseln ein sorgfältiges Öffnen des Gehäuses. LED‑Farbwahl und Auslösung einer Sammelmeldung sind über separate Jumper möglich.

Technische Daten

• Modellbezeichnung: FE02
• Funktion: Manuelle Bedienebene für einstufigen Antrieb mit Notfunktion
• Schalterpositionen: Auto - 0 - 1
• Relais: potentialfreier Wechslerkontakt pro Steuereinheit
• Steuerspannung (Auslieferungszustand): 8 V bis 24 V AC/DC
• Schalterrückmeldekontakte (X.3, X.4): potentialfrei, max. 28 V AC/DC, max. 5 A, 100 VA
• Relais‑COM (X.8): max. 250 V AC, max. 5 A, 1250 VA
• Wählbarer Steuerungsmodus: GND (AC‑COM) via Jumper J4
• LED‑Statusanzeige mit wählbarer Farbe via J2; Sammelmeldung via J3
• Jumper: J1 (Feedback Manuel), J2 (LED‑Farbe), J3 (Sammelmeldung), J4 (GND‑Steuerung)
• Außenmaße: 17,5 × 90 × 58 mm (B × H × T)
• Gewicht: 0,061 kg
