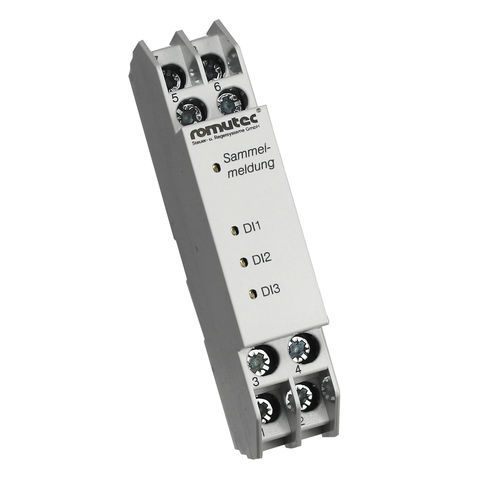

Alarmmodul FE04
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Produktübersicht
Die FE04 Sammelanzeigeeinheit leitet Sammelmeldungen über einen potentialfreien Relaiskontakt weiter. Sie bietet drei frei konfigurierbare LEDs (rot/grün), die der Sammelmeldung zugeordnet werden können. Für LEDs, die als Sammelmeldung konfiguriert sind, kann über Onboard-Jumper das Sammelrelais angesteuert werden. Zusätzlich steht ein Sammelmeldeanschluss für 24V DC-Signale (max. 100 mA) zur Verfügung.
Hauptmerkmale
Anschlussbelegung
Mechanische Abmessungen & Montage
B x H x T: 17,5 x 90 x 58 mm. Die Gehäusebasis kann oben am Gerät mit einem Schlitzschraubendreher entfernt werden. Einzelne Einsätze lassen sich durch vorsichtiges Herausziehen entfernen. Die Jumper sind im Modul zugänglich und einstellbar.
Bestellung & weitere Informationen
Meldungstexte sind standardmäßig festgelegt, können jedoch gegen Aufpreis kundenspezifisch angepasst werden. Gerätenummern lassen sich aufbringen. Für detaillierte Installations- und Verdrahtungsanweisungen konsultieren Sie die Dokumentation des Herstellers oder kontaktieren Sie romutec Steuer- und Regelsysteme GmbH.
Die FE04 Sammelanzeigeeinheit leitet Sammelmeldungen über einen potentialfreien Relaiskontakt weiter. Sie bietet drei frei konfigurierbare LEDs (rot/grün), die der Sammelmeldung zugeordnet werden können. Für LEDs, die als Sammelmeldung konfiguriert sind, kann über Onboard-Jumper das Sammelrelais angesteuert werden. Zusätzlich steht ein Sammelmeldeanschluss für 24V DC-Signale (max. 100 mA) zur Verfügung.
Hauptmerkmale
- Modell: FE04
- Hersteller: romutec Steuer- und Regelsysteme GmbH
- Artikelnummer (SKU): 00002994
- Gewicht: 0,059 kg
- Versorgungsspannung: 24V AC oder DC
- LED-Steuerung: 24V AC oder DC (3 frei konfigurierbare LEDs)
- Kontaktbelastung Sammelrelais: max. 250V AC, 5A, 1250 VA
- Sammelmeldeanschluss (für 24V DC-Signale): max. 100 mA
- Jumper: im Modul angeordnet und änderbar, damit LEDs Sammelmeldungen auslösen können
- Individualisierung: Meldungstexte standardmäßig fest, gegen Aufpreis anpassbar; Gerätenummern aufbringbar
Anschlussbelegung
- Terminal X.1: Versorgung GND
- Terminal X.2: Versorgung 24V AC oder DC
- Terminal X.3: LED 2 (DI2), Steuerung mit 24V AC oder DC
- Terminal X.4: LED 3 (DI3), Steuerung mit 24V AC oder DC
- Terminal X.5: Sammelrelais, NC-Kontakt
- Terminal X.6: LED 1 (DI1), Steuerung mit 24V AC oder DC
- Terminal X.7: Sammelrelais, NO-Kontakt
- Terminal X.8: Sammelrelais, gemeinsamer Kontakt (COM) — Kontaktbelastung max. 250V AC, 5A, 1250 VA
Mechanische Abmessungen & Montage
B x H x T: 17,5 x 90 x 58 mm. Die Gehäusebasis kann oben am Gerät mit einem Schlitzschraubendreher entfernt werden. Einzelne Einsätze lassen sich durch vorsichtiges Herausziehen entfernen. Die Jumper sind im Modul zugänglich und einstellbar.
Bestellung & weitere Informationen
Meldungstexte sind standardmäßig festgelegt, können jedoch gegen Aufpreis kundenspezifisch angepasst werden. Gerätenummern lassen sich aufbringen. Für detaillierte Installations- und Verdrahtungsanweisungen konsultieren Sie die Dokumentation des Herstellers oder kontaktieren Sie romutec Steuer- und Regelsysteme GmbH.
Kataloge
E10_FE
5 Seiten
