Analog-Signaltransmitter / für Instrumentierung FE03

Industriefür Strommessungfür Widerstandsmessung

Produktinformationen

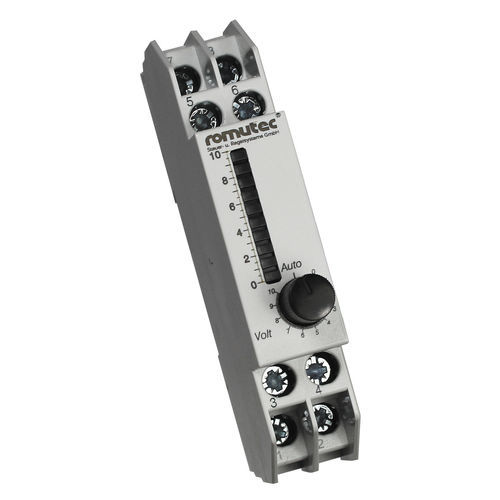

Funktionsbaustein FE03 – Analoger Senderbaustein mit manueller Übersteuerung. Das Gerät erlaubt die manuelle Übersteuerung des analogen Ausgangssignals für kontinuierliche Antriebe über einen integrierten Potentiometer. Montage auf Hutschiene (DIN). Der Drehpotentiometer Auto/Manuell wählt die Ausgangsfunktion: in Auto wird das Signal vom Leitsystem vorgegeben; in Manuell kann der Ausgang über den Potentiometer kontinuierlich im Bereich 0-10V (oder 0-20mA) eingestellt werden. Eine Balkenanzeige mit 10 LEDs zeigt den Pegel des Ausgangssignals. Eingangs- und Ausgangssignalarten sind mittels interner Jumper unabhängig wählbar (z. B. Eingang 0-10V, Ausgang 0-20mA), wodurch eine Signalumsetzung möglich ist. Lieferzustand: Eingang und Ausgang auf 0-10V. Die automatische Rückführung (Auto feedback) wird über ein Relais an die Klemmen X.7 (COM) und X.8 (NO) geführt; in Lieferzustand ist der Kontakt NO und kann über Jumper J3 auf NC kodiert werden (Kontaktbelastung beachten). Die Jumper sitzen im Modul und können nach vorsichtigem Öffnen mit einem Schlitzschraubendreher verändert werden. Eingänge und Ausgänge sind nicht galvanisch isoliert.

Technische Daten
Klemmenbelegung und Hinweise
Die Klemmenbezeichnungen richten sich nach der Modulposition im Gehäuse: die Bezeichnung 3.6 bedeutet Modulschacht 3, Klemme 6. In der nachfolgenden Klemmenliste ist die Modulposition mit X gekennzeichnet.

• Klemme X.1: Versorgung GND
• Klemme X.2: Versorgung 24V AC oder DC
• Klemme X.3: Analogeingang GND
• Klemme X.4: Analogeingang 0-10V oder 0-20mA, einstellbar über Jumper J1
• Klemme X.5: Analogausgang GND
• Klemme X.6: Analogausgang 0-10V oder 0-20mA, einstellbar über Jumper J2
• Klemme X.7: Relais common (COM), max. 250V AC, max. 2A, 62.5VA
• Klemme X.8: Relaiskontakt (NO), kann mittels Jumper J3 auf NC kodiert werden

Abmessungen
Außenmaße: B x H x T 17.5 x 90 x 58 mm

Spezifikationen

• Modell: FE03
• Funktion: 1x Analogsender / analoger Encoderbaustein mit manueller Übersteuerung
• Ausgang einstellbar: 0-10V oder 0-20mA (umschaltbar)
• Eingang wählbar: 0-10V oder 0-20mA über Jumper J1
• Ausgang wählbar: 0-10V oder 0-20mA über Jumper J2
• Balkenanzeige: 10 LEDs zur Anzeige des Ausgangspegels
• Auto/Manuell-Wahlschalter (Drehpotentiometer) für automatisches Signal oder manuelle Einstellung
• Auto-Feedback über Relais zu Klemmen X.7 (COM) und X.8 (NO) – Relais per J3 auf NC kodierbar; Relaisbelastung max. 250V AC, max. 2A, 62.5VA
• Eingänge und Ausgänge nicht galvanisch getrennt
• Versorgung: 24V AC oder DC
• Montage: Hutschienenmontage (DIN)
• Außenmaße: 17.5 x 90 x 58 mm
• Gewicht: 0.06 kg
