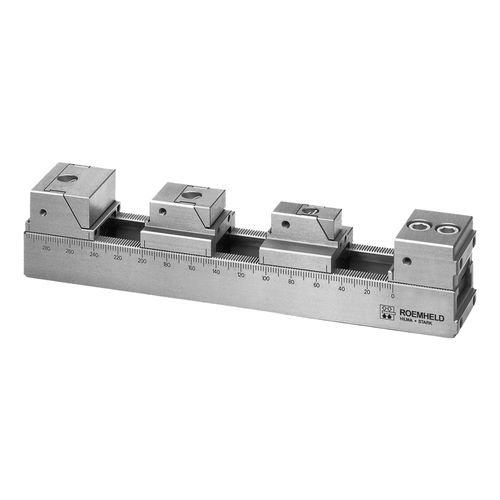

Mehrfachspanner-Spannstock HILMA.MSH series

für WerkzeugmaschinenmodulierbarPräzision

• modularer Aufbau • "Premium": Höchste Präzision in Serie • "EasyClamp": Für den kostengünstigen Einstieg • "Golilath": für hohe Anforderungen • Backenbreite 24 - 120 mm Das hochpräzise Mehrfachspannsystem HILMA.MSH ist modular aufgebaut und je nach Anforderung der Zerspanung konfigurierbar. Das Einsatzgebiet ist in der Fertigung von kleinen, mittleren und großen Serien. HILMA.MSH ist einzeln oder in Verbindung mit Zusatzelementen (z.B. Türmen, Brücken, Grundplatten, Nullpunktspannsystemen) auf allen Werkzeugmaschinen, Bearbeitungszentren und flexiblen Fertigungssystemen vielseitig einsetzbar. Der einfache, durchdachte Aufbau garantiert die sichere und bedienerfreundliche Handhabung. Das System ist, da modular aufgebaut, beliebig erweiterbar. Kurze Einrichtzeiten, minimale Maschinen-Verfahrwege durch hohe Werkstückdichte, reduzierte Werkzeugwechsel und hoher Amortisationseffekt sind die wirtschaftlichen Parameter für den Einsatz dieses Systems. Besonderer Nutzen • präzise, kraftschlüssige Verbindung zwischen Grund- und Spannmodul über Feinverzahnung sowie patentierte Exzenterklemmung mit nur einer Feststellschraube. • schnelles Einrichten ohne Messmittel über Maßstab am Grundmodul und Referenzmarkierungen an Fix- und Spannmodul. • unterschiedliche Spann- und Fixmodulbreiten von 24 bis 100 mm, (60 - 120 mm Goliath) (Linear nur 60 mm) • Spannmodule rückseitig mit maßgenauer Anschlagfläche. Werkstücke müssen somit nicht „spiegelbildlich“ aufgenommen werden. • maximale Belegung des vorhandenen Arbeitsraumes mit Werkstücken. Grundmodule beliebig verlängerbar.
