Spannstock für Werkzeugmaschinen HILMA.MCP series
kompaktaus gehärtetem Stahlelastisch

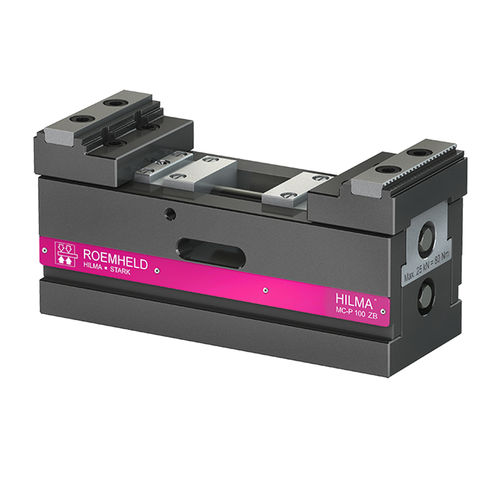

Spannstock für Werkzeugmaschinen - HILMA.MCP series - Römheld GmbH Friedrichshütte - kompakt / aus gehärtetem Stahl / elastisch
Spannstock für Werkzeugmaschinen - HILMA.MCP series - Römheld GmbH Friedrichshütte - kompakt / aus gehärtetem Stahl / elastisch
Spannstock für Werkzeugmaschinen - HILMA.MCP series - Römheld GmbH Friedrichshütte - kompakt / aus gehärtetem Stahl / elastisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkzeugmaschinen
Weitere Eigenschaften
aus gehärtetem Stahl, kompakt, elastisch
Max. Spannkraft

15 kN, 25 kN, 35 kN

Spannweite

30 mm, 50 mm, 101 mm
(1 in, 2 in, 4 in)

Beschreibung

Werkstückspannsysteme HILMA.MCP werden besonders vorteilhaft bei der 5-Achs-Bearbeitung eingesetzt. Die kompakte Bauform ermöglicht eine gute Zugänglichkeit der Werkzeuge zum Werkstück. So können kollisionsfreie Werkzeugwege sowie eine 5-seitige Werkstückbearbeitung mit kurzen Standardwerkzeugen erreicht werden. Durch den guten Späneschutz sind Werkstückspannsysteme HILMA.MCP besonders für den Einsatz in Palettensystemen geeignet. Die hohe Kraft und Stabilität machen ein Vorprägen der Werkstücke überflüssig. Werkstückspannsysteme der Baureihe HILMA.MCP zeichnen sich durch eine sehr kompakte Bauform und ihre patentierte Segmentbauweise aus. Durch die weit oben im Gehäuse angeordnete Verstellspindel wird die Verformung beim Spannvorgang im Unterteil auf ein Minimum reduziert. Damit wird eine hohe Steifigkeit des Spannsystems erreicht. Die patentierte Segmentbauweise garantiert ein Höchstmaß an Genauigkeit und Stabilität. Das Führungsspiel wird auf nahezu Null reduziert. Alle Bauteile sind aus gehärtetem Stahl. Die Spannsysteme HILMA.MCP Baureihe sind bereits für den Einsatz auf einem Nullpunkt Spannsystem vorbereitet. Hierzu befinden sich an der Unterseite des Gehäuses Aufnahmegewinde für Einzugsnippel. Vorteile • Patentierte Segmentbauweise • Verzugsfreies Spannen von Werkstücken durch positionsflexible Spannstelle • Spannsystem auch zum zentrischen Spannen geeignet • hohe Nullpunktstabilität • Kompakte Bauform • Hohe Präzision und Genauigkeit der gefertigten Werkstücke durch hohe Steifigkeit • Robuster Aufbau und guter Späneschutz • Große Spannweiten • Umfangreiches Backenprogramm • Spannen von Roh- und Fertigteilen ohne Umrüsten • Wartungsfreundlich
