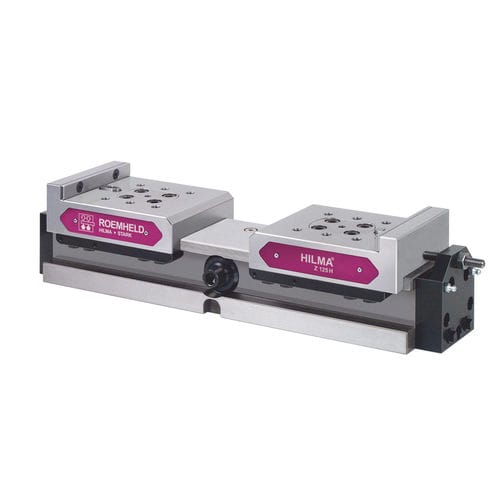

Zentrischer Spannstock HILMA.ZH series

für Werkzeugmaschinenhydraulisch gesteuert

zentrisch spannend hydraulisch betätigt, doppelt wirkend Zentrier-Spannstöcke positionieren und spannen Werkstücke unter Einfluß der äußeren Konturen exakt in einer vorgegebenen Symmetrieachse. Sie können flexibel auf Bearbeitungszentren, Werkzeug- und Endenbearbeitungsmaschinen sowie innerhalb von Sonderspannvorrichtungen eingesetzt werden. Der hydraulische Spann- und Lösevorgang erfolgt durch einen externen Druckgeber mit einem doppeltwirkenden Kreis. Die spielfrei eingestellte Gleichlaufeinrichtung gewährleistet eine hohe Zentriergenauigkeit. Besonderer Nutzen • hohe Spannwiederholgenauigkeit ± 0,02 mm • konstante Baulängen und große Spannbereiche • Aufbaulage beliebig • Fixierung und Befestigungsmöglichkeiten für kundenspezifische Spannbacken • Kühlmittel- und Späneschutz durch integrierte Abstreifer in den Spannschlitten • großer Schlittenhub • Öffnungshubbegrenzung über Stellschraube • geeignet für Anschluß an Zentralschmierung mit Bettbahnöl VG 68 (bitte Info anfordern) Bauarten • Backenbreiten 100, 125, 160 mm
