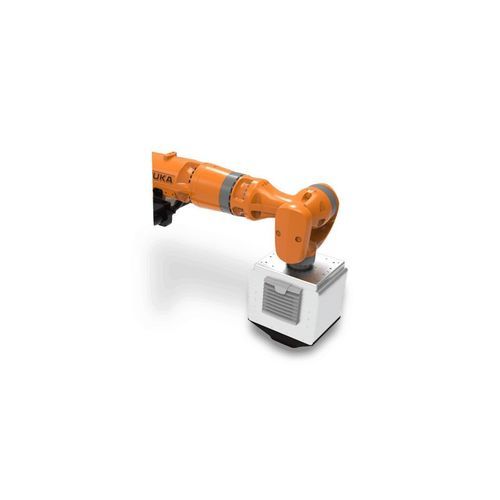

Erscheinungsbild-Messsystem RoboTAMS

automatisiertRoboterTeile

Produktübersicht
RoboTAMS ist ein automatisiertes Messsystem zur Erfassung des gesamten Erscheinungsbildes, entwickelt für Lackoberflächen in der Automobilindustrie und verwandten Anwendungen. Es modelliert die menschliche Wahrnehmung von Oberflächenerscheinung und liefert objektive Parameter, die mit visuellen Bewertungen korrelieren, um eine konsistente Beurteilung von Qualität und Erscheinungsharmonie zu ermöglichen.

Hauptmerkmale

• Für Lack-Erscheinungsmessung in Produktion und Labor konzipiert
• Berührungslose optische Messungen
• Integration in Inline-Inspektionen oder Einsatz in Offline-Messzellen
• Schnelle Erfassungszeit (< 2 Sekunden)
• Sichtfeld 25 x 14 mm mit hoher räumlicher Auflösung (32 µm/Pixel)
• Ethernet (LAN)-Kommunikation und CSV-Ausgabe zur SPC-Integration

TAMS-Technologie und Vorteile
Die Rhopoint TAMS-Technologie modelliert die menschliche visuelle Wahrnehmung mittels Algorithmen, die durch Studien und OEM-Kooperationen validiert wurden. Sie liefert eindeutige Parameter (Sharpness, Waviness, Dimension, Contrast, Quality, Harmony), die Subjektivität aus der visuellen Prüfung entfernen und Qualitätskontrolle, Kommunikation und Korrekturmaßnahmen verbessern.

TAMS Wahrnehmung und Vision
TAMS imitiert menschliche Beurteilung, indem es die Bildfokussierung zwischen Oberfläche und reflektiertem Bild wechselt. Das System quantifiziert Verzerrungen des reflektierten Bildes und die Bildübertragungsqualität zur Berechnung von Sharpness und Contrast, analysiert die Oberflächentopographie zur Bestimmung der Dimension mittels Phase Measurement Deflectometry und bewertet Waviness bei Betrachtungsentfernung wie im Showroom. Abgeleitete Indizes für Quality und Harmony korrelieren mit menschlicher Wahrnehmung.

Typische Anwendungen

• Bewertung von Außenlacken bei Fahrzeugen
• Produktions-Inline-Inspektion und Offline-Messzellen
• Analyse von Lacken, Beschichtungen und Oberflächenerscheinung von Bauteilen und Baugruppen
• Harmonieprüfungen zwischen angrenzenden Bauteilen und Bewertung bildformender Eigenschaften

Datenblatt / Dokumentation
Datenblätter und Handbücher für RoboTAMS sind in mehreren Sprachen verfügbar und enthalten detaillierte Spezifikationen, Bedienanleitungen und Anwendungshinweise. Bitte die Produktseite oder den Hersteller für Downloads konsultieren.

Technische Merkmale / Spezifikationen

• Instrument: RoboTAMS – Automated Total Appearance Measurement System
• Messsensor: Vollständig geschlossenes Gerät mit integrierter Aufnahme und Analyse
• Messbereich (Sichtfeld): 25 x 14 mm
• Erfassungszeit: < 2 Sekunden
• Räumliche Auflösung: 32 µm / Pixel
• Ergebnis-Ausgabe: CSV (kompatibel mit Rhopoint TAMS Ergebnissen)
• Positionierungsfehlererkennung: Ja
• Kalibrier- & Fokussierstation: Ja (Instrumentenprüfung und Fokuseinstellung)
• Integriertes System zur Reduzierung optischer Kontamination: Ja
• Verbindung / Kommunikation: LAN Ethernet (flexible Anschlussmöglichkeiten)
• Stromversorgung: 24 V DC (Maximalstrom 3 A)
• Montage: Verschiedene Robotermontageoptionen verfügbar
• Sharpness (S): Einheiten S (%); Min 0; Max 100; Auflösung 0.1; Wiederholbarkeit 0.1 (SD); Reproduzierbarkeit 0.5 (SD); Messtechnik: Optical Transfer Function
• Waviness (W): Einheiten W; Min 0; Typisch max 30; Auflösung 0.1; Wiederholbarkeit 0.2 (SD); Reproduzierbarkeit 1 (SD); Messtechnik: Reflected Image Line Deformation Analysis; Korrelation: AUDI AG MDS Perception analysis
• Quality (Q): Einheiten Q (%); Min 0; Max 100; Auflösung 0.1; Wiederholbarkeit 0.8 (SD); Reproduzierbarkeit 1 (SD); Algorithmus: Berechnet aus Sharpness & Waviness; Korrelation: AUDI AG MDS Perception analysis
• Contrast (C): Einheiten C (%); Min 0; Max 100; Auflösung 0.1; Wiederholbarkeit 0.1 (SD); Reproduzierbarkeit 0.3 (SD); Messtechnik: Optical Transfer Function
• Dimension (D): Einheiten D (mm) - dominante Strukturgröße; Min 0.5 mm; Typisch max 8 mm; Auflösung 0.1; Wiederholbarkeit 0.1 (SD); Reproduzierbarkeit 0.4 (SD); Messtechnik: Phase Measurement Deflectometry; Korrelation: AUDI AG MDS Perception analysis
• Harmony (H): Einheiten H (H units); Min 0; Typisch max 8.9; Auflösung 0.1; Wiederholbarkeit 0.1 (SD); Reproduzierbarkeit 0.4 (SD); Algorithmus: Berechnet aus Waviness & Dimension; Korrelation: AUDI AG MDS Perception analysis
• Sharpness-Zusammenfassung: Einheiten S (%); Min 0; Max 100; Auflösung 0.1; Wiederholbarkeit 0.1 (SD); Reproduzierbarkeit 0.5 (SD); Messtechnik: Optical Transfer Function
• Ausgaben und Workflow: Hochauflösende Bildaufnahme, automatische Analyse und CSV-Export für SPC; kompatibel mit Rhopoint TAMS Datensätzen und Berichten
• Garantie: Kostenlose Optionen für erweiterte Garantie nach Registrierung des Instruments verfügbar (Herstellerpolitik beachten)
