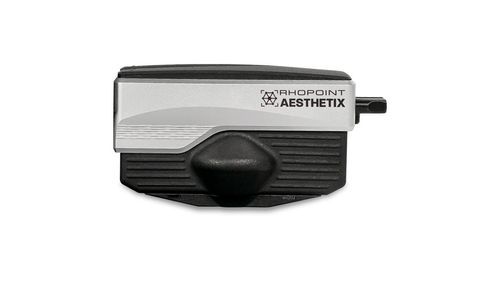

DOI-Glanzmessgerät AesthetixHazemit Datenübertragungdigital
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DOI, Haze
- Weitere Eigenschaften
- mit Datenübertragung, digital, tragbar, Online
Beschreibung
Produktübersicht
Modulares System
Eigenschaften
Charakteristiken / technische Spezifikationen
- Vollständige Charakterisierung aller Aspekte der Wahrnehmung des Erscheinungsbildes – misst die visuellen Eigenschaften, die die wahrgenommene Oberflächenqualität bestimmen.
- Modulare Instrumentenplattform mit dedizierten Messmodulen für Surface Brilliance, Texture, Effect Finish, Polishing Quality, Cross-cut Adhesion und Boring (Beschichtungsdicke).
- Entwickelt für flexible Einsätze: im Labor, tragbar vor Ort, inline in der Produktion oder in eine Cobot/Roboter-Messzelle integrierbar.
- Geeignet für flache Oberflächen, gekrümmte Bauteile und kleine Oberflächenbereiche; unterstützt sowohl Kontakt- (zubehörbasiert) als auch berührungslose Messmodi.
Modulares System
- Surface Brilliance: Wahrnehmungsmetriken zur Beschreibung von Reflexion und visueller Qualität hochglänzender Oberflächen.
- Texture: Analysiert Oberflächentextur und Topografie zur Unterstützung konsistenter taktiler und visueller Eigenschaften.
- Effect Finish: Quantifiziert Glitzern und Rauheit von Effektpigment-Beschichtungen.
- Polishing Quality: Objektive Erkennung und Quantifizierung von Kratzern, Hologrammen und Wirbeln auf hochglänzenden Oberflächen.
- Cross-cut Adhesion: Ersetzt subjektive Haftungsbewertungen durch reproduzierbare Bildmessungen zur Quantifizierung der Beschichtungsbeständigkeit.
- Boring (Boring Thickness): Zerstörende Messung der Beschichtungsdicke mittels Säberg-ähnlicher Bohrung zur Bestimmung der Gesamt- und Schichtdicken in Mehrschichtsystemen.
Eigenschaften
- Optisches Dual-Kamerasystem: eine Beobachtungskamera für farbkorrigierte Oberflächenbilder und eine Glanzkamera, die HDR-Bilder erfasst, um mehrere Glanzmetriken zu charakterisieren.
- Integrierte, gesteuerte Beleuchtung: spiegelnde (0°) Glanzquelle, dedizierte 60°-Glanzbeleuchtung, 10°-Spotlicht, 15° Linien/„Wellen“-Licht und 6× 45° umlaufende weiße LEDs für Glitzern, Textur und photometrisch-stereoskopische Erfassung.
- Betrieb in umgekehrter Lage und austauschbare Messöffnungen, um Proben direkt auf die Öffnung zu legen, was die Handhabung kleiner/empfindlicher Teile und das präzise Anvisieren kleiner oder gekrümmter Bereiche verbessert.
- Manuelle Mess-Taste für schnelle Messungen per Hand und ergonomisches Design, geeignet für den Einsatz auf dem Tisch oder in der Hand.
- Kompatibilität mit Zubehör wie kleinen Spot-Masken, Adaptern für gekrümmte Oberflächen und kundenspezifischen Vorrichtungen für reproduzierbare Messungen an komplexen Teilen.
- Modulare Bereitstellung: tabletverbundene tragbare Inspektion, Labor-PC-Betrieb oder Inline-/berührungslose Integration in Automatisierungs- oder Cobot-Zellen für Hochdurchsatz- oder Inline-QC.
- Datenerfassung, -speicherung und -analyse über dedizierte Software für Erscheinungsbildanalyse; unterstützt strukturierte Datenbanken lokal, im Netzwerk oder in der Cloud zur Prozessoptimierung.
- Unterstützt sowohl kontaktbasierte als auch berührungslose Messmodi entsprechend Anwendung und Bauteilgeometrie.
Charakteristiken / technische Spezifikationen
- Modulare Messplattform mit dedizierten Surface Brilliance-, Texture-, Effect Finish-, Polishing Quality-, Cross-cut Adhesion- und Boring-Modulen.
- Observer-Kamera: 0° farbkorrigierte CMOS-Bildgebung für hochauflösende Oberflächenbilder.
- Gloss-Kamera: HDR-Bildgebung zur Berechnung von Glanz, visual gloss, DOI, Schärfe, haze und visual haze.
- Beleuchtungsset: spiegelnde Glanzquelle (0°), dedizierte 60°-Glanzbeleuchtung, 10°-Spotlicht, 15° Linien-/Wellenlicht und 6× 45° umlaufende weiße LEDs.
- Messmodi: Tischgerät, handgehalten/tragbar (mit Tablet verbunden), Inline-Sensor berührungslos, Cobot/Roboter-Integration.
- Konnektivität: USB-3.0-Sensorkopplung (Sensoreinheit zu Host-Geräten); unterstützt lokale, Netzwerk- oder Cloud-Datenbankbereitstellung für Ergebnisarchivierung und Analyse.
- Boring-Modul: zerstörende Messung der Beschichtungsdicke mittels Säberg-ähnlichem Bohrer, konform mit ISO- und ASTM-Messverfahren für Gesamt- und Schichtdicken.
- Austauschbare Öffnungen und Unterstützung für kleine Spot-Masken und Adapter für gekrümmte Oberflächen zur Messung kleiner oder komplexer Geometrien.
- Software: Appearance Elements zur Bildanalyse, Topographie-Mapping, numerischen Ergebnissen, Berichterstellung und Datenbankverwaltung.
- Marke: Rhopoint Instruments
- Modell: Aesthetix IVS
- Herstellerreferenz / SKU: A8000-100
