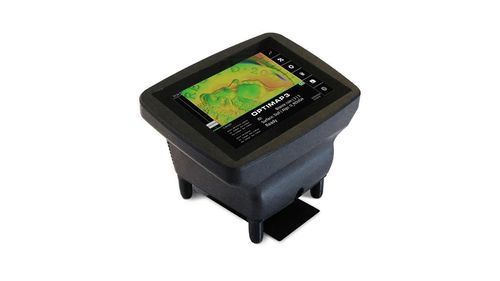

Optisches Profilometer Optimap3

OberflächenebenheitKonturOberflächenrauheit

Übersicht
Optimap3 ist ein tragbares Vollfeld-Instrument zur Oberflächeninspektion, das Oberflächentopografie erfasst und in objektive Oberflächendaten für die Produktionskontrolle umwandelt. Es erstellt hochauflösende Höhen- und Krümmungskarten für lackierte und unlackierte Substrate und hebt Defekte und Texturunterschiede über große Flächen hervor.

Hauptfunktionen

• Vollfeld-Abbildung und Messung der Oberfläche.
• Charakterisierung von Textur und gängigen Oberflächenfehlern wie Orange Peel, Einschlüsse, Dellen, Kratzer und Absacken.
• Zweimodus-Betrieb für spiegelnde und matte Oberflächen (Dual-Focus).
• Bildschirmlupe und interaktive Querschnittsanalysen.

Repräsentative Oberflächenanalyse
Optimap3 misst und quantifiziert objektiv Parameter der Oberflächenqualität wie Textur, Welligkeit und lokale Defekte (Orange Peel, Einschlüsse, Blasenbildung, Absacken, Nadelstiche, Kratzer). Das System erzeugt detaillierte Höhen- und Krümmungskarten und bietet Werkzeuge zur Visualisierung und Messung.

Messbare Merkmale mit dem Optimap3

• Orange Peel
• Welligkeit
• DOI (Distinctness of Image)
• Overspray
• Einschlüsse
• Blasenbildung
• Absacken
• Wasserflecken

Messmethode
Phasenmessende Deflektometrie (PMD): Muster aus Fransen werden auf einem internen Ziel angezeigt und deren Reflexionen von der Oberfläche werden von einer internen Dual-Focus-Kamera erfasst. Die phasenstufige Verarbeitung in X und Y erzeugt hochauflösende Oberflächenkarten. Zwei Modi (reflektierend / matt) optimieren die Fransen für unterschiedliche Oberflächenreflexionen.

Anzeige-Funktionen

• Interaktive Querschnittsansicht: Querschnitte beliebig auf der Karte platzieren und verschieben, um Höhen- und Profiländerungen zu prüfen.
• Vergrößerungsschieberegler zum Einzoomen auf feine Merkmale.
• Onboard-Filter für Textur und Welligkeit, Profilanalyse und exportierbare Ergebnisse.

Anwendungen und Oberflächen
Geeignet für Automotive (Außen & Innen), Kunststoffe und Verbundwerkstoffe, Möbel, Lacke & Beschichtungen, Displays, Luft- und Raumfahrt sowie Yachtbeschichtungen. Einsetzbar auf Stahl, Aluminium, Kunststoffen, E-Coat, Grundierung, Klarlack, Vinylfolien und verchromten Teilen.

Im Lieferumfang

• Prüfplatte
• USB-Stick
• Bedienungsanleitung
• Optimap Reader Software
• Abnehmbare Messbasis

Optionale Zubehörteile

• Berührungslose Basis für Messungen an nasser Lackierung
• Maßgeschneiderte Vorrichtungen und Halterungen

Software
Die Optimap Reader Software bietet erweiterte Werkzeuge zur Identifikation, Klassifikation und Quantifizierung von Oberflächenfehlern (Nadelstiche, Einschlüsse, Kratzer). Offline-Analyse und Export von Karten und CSV-Ergebnissen werden unterstützt.

Instrumentenverifizierung
Es ist keine Kalibrierung erforderlich. Eine regelmäßige Verifizierung (empfohlen ca. alle 3 Monate) erfolgt mit der mitgelieferten Referenzplatte: Eine Verifizierungsmessung wird mit den Plattenwerten verglichen, um die Leistung zu bestätigen.

Technische Daten

• Marke: Rhopoint Instruments
• Modell: Optimap3
• Hersteller-Artikelnummer: A7000-003
• Kompatibilität: Optimap1, 2 & 3, TAMS, RoboTAMS
• Feldgröße: 58 mm × 47 mm
• Messfokus: Dual Focus - Zielbilder und Oberfläche
• Räumliche Auflösung: 37 μm / Pixel
• Messtechniken: Phasenmessende Deflektometrie; Optical Transfer Function; Line Deformation Analysis; Surface Imaging
• Messzeit: 10 Sekunden (typisch)
• Topographische Ausgabe: Krümmungskarte und Höhenkarte
• Filteroptionen: Bandbasierte Texturfilterung; benutzerdefinierbare ISO/GPS; Hochpass, Tiefpass, Bandpass
• Profilanalyse: Interaktive Querschnittsbetrachtung
• Verfügbare Messparameter: K, Ka, Kb, Kc, Kd, Ke, KLW, KSW, T, Ta, Tb, Tc, Td, Te, TLW, TSW, Q, H, S, W, D, C, RaX, RaY, Sa, Rsm
• Prozessor: Intel i7 Gen 5
• Speicher / Speicherung: 256 GB
• Batterie: Wiederaufladbarer Lithium-Ionen 12000 mAh; typische Nutzung/Ladezeit 3–4 Stunden
• Kamera: 3.2 MP - Dual Focus
• Ausgabedaten: Karten, CSV, Ergebnisdatenbank
• Datenübertragung / Geschwindigkeit: SD-Karte (ca. 12.5 MB/s)
• Display: 10.1" kapazitives Touch, 1280 × 800 (10-Punkt)
• Abmessungen: 233 mm (H) × 314 mm (B) × 235 mm (T)
• Gewicht: 3.5 kg
• Trageoptionen: 6-Punkt-Harness-Anker
• Vorrichtung: Abnehmbare Messbasis
• Optionale Extras: Basis für Messung nasser Lacke; anpassbare Vorrichtungen und Halterungen
• Konnektivität: LAN, USB
• SPC-Integration: Ja
