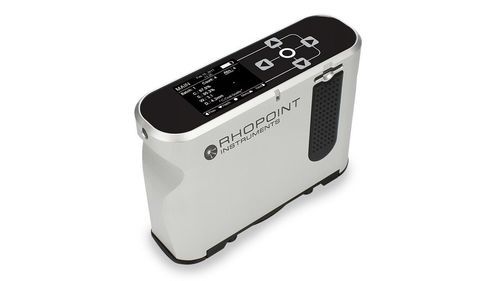

DOI-Glanzmessgerät Rhopoint TAMS 3

Mehrschalentragbardigital

Übersicht
Rhopoint TAMS 3 ist ein tragbares Handgerät zur Messung des Gesamterscheinungsbildes, das hochauflösende Oberflächentopographie mit wahrnehmungsbasierten Metriken kombiniert, um Lack- und Beschichtungsoberflächen zu quantifizieren. Es liefert Bild- und 2D/3D-Höhenkarten zur Bewertung von Orange Peel, Welligkeit, Texturbändern und lokalen Defekten.

Wichtigste Punkte

• Neue wahrnehmungsbasierte Metriken zur Bewertung des Lackaussehens (Q, H, C, S, D, W)
• Geeignet für Prozessstufen: Rohstoffe, KTL, Grundierung, Decklack, Klarlack
• Charakterisiert Orange Peel, Welligkeit, Rauheit und häufige lokale Defekte

Messgrößen

• Hochauflösende Topographie: 2D- und 3D-Höhenkarten
• Wahrnehmungsparameter: Quality (Q), Harmony (H), Contrast (C), Sharpness (S), Dimension (D), Waviness (W)
• Traditionelle Erscheinungswerte: 20° Glanz, Distinctness of Image (DOI)
• Textur-/Rauheitsmetriken kompatibel mit optischer Profilometrie und ISO 25178-Deskriptoren (z. B. Sa, Ra) sowie Rhopoint LW/SW-Texturbänder
• Defekterkennung und Quantifizierung: Krater, Fish-Eyes, Pinholes, Einschlüsse und andere lokale Merkmale

Einsatz und Bereitstellung
Handgerät für schnelle Stichprobenprüfungen in der Fertigungslinie und im Labor. Ermöglicht die Korrelation von Rauheit/Welligkeit in frühen Prozessstufen mit dem finalen visuellen Erscheinungsbild, um Nacharbeit zu reduzieren und die Prozesskontrolle zu unterstützen.

Software und Daten
Die Rhopoint Appearance Elements Software bietet kartenbasierte Analyse, Stapelverarbeitung, Job/Batch-Organisation, grundlegende Statistiktools, Regionsvergleiche, Linienprofile und nachvollziehbare Berichterstattung. Jede Messung speichert vollständige 2D/3D-Oberflächendaten zusammen mit berechneten Erscheinungsmetriken.

Karten & Visualisierung
Topographische Karten, farbcodierte Karten und optische profilometrische Visualisierungen zeigen Orange Peel, Welligkeit, Texturbänder und lokale Defekte mit submikroner vertikaler Sensitivität, um gemessene Werte mit sichtbarem Erscheinungsbild zu verknüpfen.

RoboTAMS (verwandtes System)
RoboTAMS ist die automatisierte, robotermontierte Version von TAMS für berührungslose Messungen in der Produktionslinie und ermöglicht höhere Durchsatzraten, automatisierte Probenahme und Werksintegration.

Downloads (auf der Produktseite referenzierte Dokumente)

• Rhopoint TAMS 3 Total Appearance Measurement System Datenblatt (English)
• Rhopoint TAMS 3 Bedienungsanleitung / Instruction Manual (English)
• Anwendungsnotizen und Veröffentlichungen zu bildbasierter Glanzmessung und Geräteentwicklung

Anwendungen / Branchen

• Außen- und Innenbereich Automotive Erscheinungskontrolle
• Inspektion von Erscheinungsbilden von Transportkomponenten
• Lack- und Beschichtungshersteller (Rohstoffe, KTL, Grundierung, Decklack, Klarlack)
• Möbel, Metallveredelung, Kunststoffe, Unterhaltungselektronik und weitere Branchen mit Anforderungen an kontrolliertes Oberflächenerscheinungsbild

Eigenschaften / technische Spezifikationen

• Brand: Rhopoint Instruments
• Handelsname: Rhopoint TAMS 3
• Modell / SKU: A7100-003 (retailer item id)
• Instrumenttyp: Tragbares Handgerät zur Messung des Gesamterscheinungsbildes (Topographie + Wahrnehmungsmetriken)
• Gemessene Ausgaben: Q, H, C, S, D, W, 20° Glanz, DOI, LW/SW-Texturbänder, ISO 25178 Rauheitswerte (z. B. Sa / Ra)
• Datenprodukte: 2D- & 3D-Höhenkarten, farbcodierte Karten, Linienprofile, statistische Batch/Job-Berichte
• Software: Rhopoint Appearance Elements (kartenorientierte Analyse, Stapelverarbeitung, Berichterstattung)
• Modi: Hochglanz-Modus (lackierte Oberflächen) und Nieder­glanz-Modus (Primer / Substrate)
• Einsatz: Handgerät für Stichproben; RoboTAMS verfügbar für robotermontierte automatische Messungen in der Fertigung
• Verfügbarkeit: Auf Lager
• Preisangabe auf der Seite: £0 (Platzhalter)
