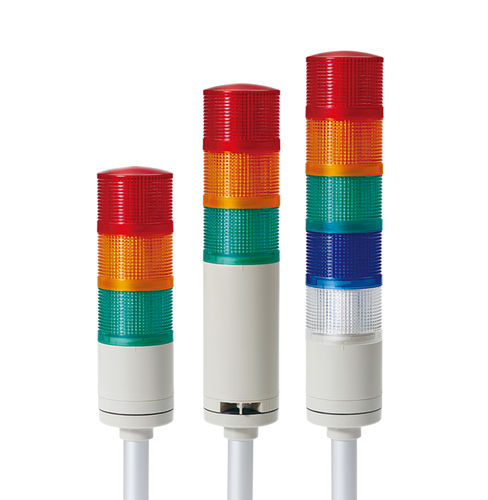

LED-Signalsäule QTG70L

BlitzPermanent5-Farben

Produktübersicht
Modulare LED-Turmlampen Ø70 mm für Mastmontage der Serie QTG70L / QTGA70L, als Dauer- oder Blinksignal; optional mit Summer und verschiedenen Montagezubehör erhältlich.

Hauptmerkmale

• Modulares Design erlaubt das Stapeln von Dauer- oder Blink-LED-Modulen zur mehrstufigen Signalisierung.
• Spezielle lichtstreuende Linse für gute Sichtbarkeit auf Distanz.
• Lock-Typ Verbindung ermöglicht werkzeuglosen Austausch/Anordnung der Module und Farben.
• QTGA-Ausführungen mit integrierter Linse und Abdeckung für ein schlankes Erscheinungsbild.
• Verschiedene Mast- und Halterungsoptionen zur Anpassung an Installationsanforderungen.
• Optionaler Summer: integrierter Summer bis Max.85dB bei 1 m; Hochleistungs-Summer (100dB) auf Anfrage.
• Direkter PLC-Anschluss möglich über NPN Open-Collector Eingang; NPN/PNP-Kompatibilität ist markiert.
• Blinkrate: 60–80 Blitze/Min.
• Betriebstemperaturbereich: -30°C bis +50°C.

Produktdetails

• Spannungsvarianten: DC12V, DC24V, AC110V–220V (AC-Modelle decken 100V–240V ab).
• Abmessungen: Durchmesser Ø70 mm; Gesamthöhe abhängig von Anzahl der Module (siehe Spezifikationen).
• Materialien: Linse - PC; Gehäuse - ABS; Mast - Aluminium.
• Schutzart: Standard IP65; Modelle mit Summer IP54.
• Serienmäßig mit Kabelausgang; M12-Stecker auf Anfrage.
• Konformität: CE, UL (UL-gelistete DC24V-Modelle verfügbar), RoHS.

Verfügbare Modelle / Grundvarianten

• QTG70L (Dauerlicht)
• QTG70L-BZ (Dauerlicht mit integriertem Summer)
• QTG70LF (Dauerlicht/Blinklicht)
• QTG70LF-BZ (Dauerlicht/Blinklicht mit integriertem Summer)
• QTGA70L (Dauerlicht, integrierte Linse/Abdeckung)
• QTGA70L-BZ (Dauerlicht mit integriertem Summer, integrierte Linse/Abdeckung)
• QTGA70LF (Dauerlicht/Blinklicht, integrierte Linse/Abdeckung)
• QTGA70LF-BZ (Dauerlicht/Blinklicht mit integriertem Summer, integrierte Linse/Abdeckung)

Farben

• R - Rot
• A - Bernstein
• G - Grün
• B - Blau
• W - Weiß

Technische Daten

• Typische Gewichte nach Schichtanzahl: 1-Schicht ≈ 0,42 kg; 2-Schichten ≈ 0,56 kg; 3-Schichten ≈ 0,77 kg; 4-Schichten ≈ 0,92 kg; 5-Schichten ≈ 1,07 kg.
• Stromaufnahme Leuchtmittel (1 Schicht): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Max. 60 mA.
• Stromaufnahme Summer: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Max. 55 mA.
• Blinkrate: 60–80 Blitze/Min.
• Betriebstemperaturbereich: -30°C bis +50°C.
• Schutzart: IP65 (Standard), IP54 (Modelle mit Summer).
• Montage & Zubehör: kompatible Halter wie SCREWNUT24, LB24, LW24, QZ24, SZ24, QL24, SL24.
• Optionen: Hochleistungs-Summer (100 dB), M12-Stecker, UL-gelistete DC24V-Modelle.
