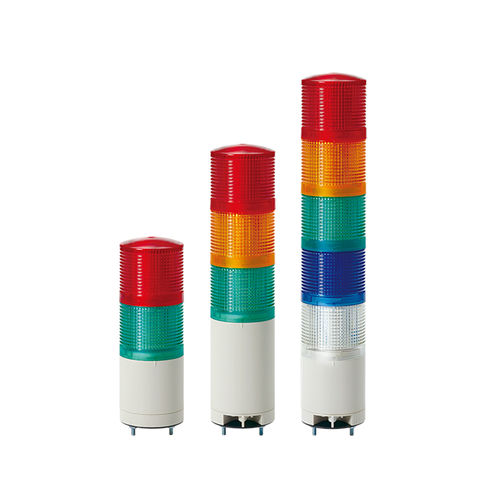

LED-Signalsäule QTG60ML

BlitzPermanent2-Farben

Übersicht

• Ø60 mm modulare LED-Signaltürme für Direktmontage in Industriebereichen
• Modulare Dauer-/Blink-LED-Module mit Lock-Verbindung für werkzeuglose Ergänzung und Farbübersicht
• QTGA-Varianten mit integrierter Linse und Abdeckung für ein vereinfachtes Erscheinungsbild
• Optionaler Summer: Max. 85 dB bei 1 m (Optionen: 100 dB Hochleistungs- oder lautstärkeregelbare Ausführung)
• Standardmäßig vorkonfektioniert; M12-Stecker und 24 VDC UL-gelistete Modelle auf Anfrage
• Zulassungen: CE, UL (24 VDC Variante); RoHS-konform

Hauptproduktbeschreibung
Ø60 mm Direktmontage Typ
LED Dauer-/Blink-Signalturm
Max. 85 dB (Summer-Optionen verfügbar)

Produkteigenschaften

• Modularer Dauer-/Blink-Signalturm mit Lock-Modulkupplung
• Spezielle farbstreuende Linse zur guten Fernerkennbarkeit
• Werkzeuglose Montage/Erweiterung und Farbwechsel der Module
• QTGA: integrierte Linse und Abdeckung für reduziertes Design
• Summer-Ausgang: Max. 85 dB bei 1 m; optional 100 dB Hochleistungs- und lautstärkeregelbare Versionen
• Unterstützt NPN Open-Collector Transistoreingang für direkte SPS-Anbindung (PNP adaptierbar)
• Blinkfrequenz: 60–80 Blitze/Min
• Betriebstemperatur: -30°C bis +50°C
• Schutzart: IP65 Standard; IP54 bei eingebauter Summer-Variante
• Standard: vorkonfektioniertes Kabel; M12-Stecker optional
• 24 VDC UL-gelistetes Modell optional verfügbar

Modellvarianten (Ebenen / Spannung / Gewicht / Farben)
Modellgruppe: QTG60ML / QTG60ML-BZ / QTG60MLF / QTG60MLF-BZ / QTGA60ML / QTGA60ML-BZ / QTGA60MLF / QTGA60MLF-BZ

Header: Ebenen | Spannung | Gewicht | Farben
1 | DC12V / DC24V / AC110V-220V | 0,26 kg / 0,26 kg / 0,36 kg | R - Rot
2 | DC12V / DC24V / AC110V-220V | 0,34 kg / 0,34 kg / 0,44 kg | R - Rot; G - Grün
3 | DC12V / DC24V / AC110V-220V | 0,43 kg / 0,43 kg / 0,53 kg | R - Rot; A - Bernstein; G - Grün
4 | DC12V / DC24V / AC110V-220V | 0,51 kg / 0,51 kg / 0,61 kg | R - Rot; A - Bernstein; G - Grün; B - Blau
5 | DC12V / DC24V / AC110V-220V | 0,59 kg / 0,59 kg / 0,69 kg | R - Rot; A - Bernstein; G - Grün; B - Blau; W - Weiß

Elektrisch / Akustisch
Lichtstromstrom (1 Ebene): DC12V = 105 mA | DC24V = 70 mA | AC110V–220V = Max. 60 mA
Summerstrom: DC12V = 40 mA | DC24V = 75 mA | AC110V–220V = Max. 55 mA
Blinkrate: 60–80 Blitze/Min

Zusätzliche Details

• Materialien: Linse - PC; Gehäuse - ABS; Stange - Aluminium
• Schutzart: IP65 Standard; IP54 bei eingebauter Summer-Variante
• Betriebstemperaturbereich: -30°C bis +50°C
• Zulassungen: CE, UL (24 VDC Option), RoHS-konform

Spezifikationen

• Serie: QTG / QTGA (Ø60 mm modulare Signaltürme)
• Modellbezeichnung: QTG60ML / QTGA60ML (Varianten mit/ohne Summer und Dauer-/Blink-Modi)
• Durchmesser: Ø60 mm; Höhe: 126–399 mm je nach Ebenenanzahl
• Spannungsoptionen: DC12V, DC24V, AC110V–220V (AC Bereich AC100V–240V)
• Blinkfrequenz: 60–80 Blitze/Min
• Eingangskompatibilität: NPN Open-Collector Transistoreingang (SPS-Direktanschluss); PNP adaptierbar
• Kabelierung: vorkonfektioniert standard; M12 optional
• Optionaler Summer: Max. 85 dB @1 m (Standard), optional 100 dB, lautstärkeregelbar verfügbar
• Schutz/Temperatur: IP65 / IP54 (Summer), -30°C bis +50°C
• Zulassungen: CE, UL (24 VDC Option), RoHS
