LED-Signalsäule QTG50L

PermanentBlitz2-Farben

Produktübersicht

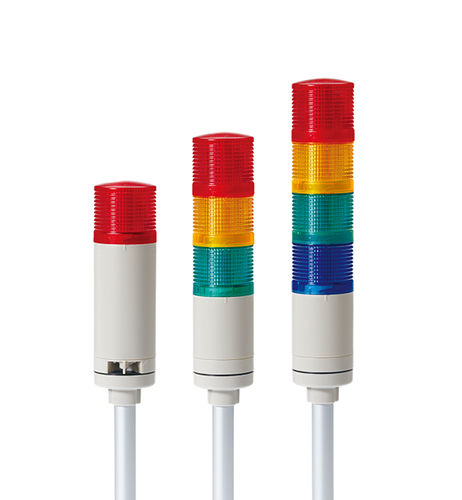

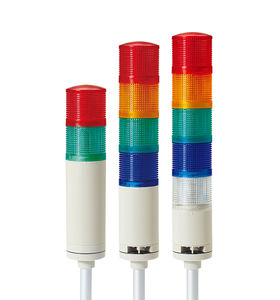

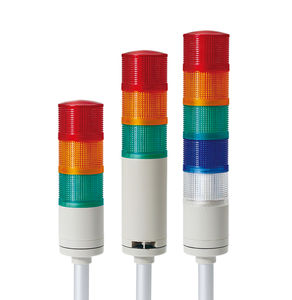

QTG50L / QTGA50L sind modulare Ø50 mm Rohrmontage-LED-Signaltürme, lieferbar in Dauerlicht- und Dauerlicht/Blitz-Varianten. Die QTGA-Ausführung verfügt über eine integrierte Linse und Abdeckung für ein schlankes Erscheinungsbild. Varianten mit Summer bieten akustische Alarme bis zu 85 dB (Standard); Optionen mit höherer Lautstärke sind verfügbar.

Hauptmerkmale

• Modularer mehrlagiger LED-Signalturm (Dauerlicht und Blitzoptionen)
• Farbstreuende Linse für gute Fernsicht
• LOCK-Schnittstelle zwischen Modulen für werkzeugloses Hinzufügen oder Umordnen der Ebenen
• QTGA: integrierte Linse und Abdeckung für ein einheitliches Design
• Verschiedene Rohrbefestigungswinkel verfügbar, passend zur Installationssituation
• Summer-Ausgang: bis zu 85 dB bei 1 m (Standard); 100 dB Hochleistungs-Option verfügbar
• Eingänge kompatibel mit NPN Open-Collector Transistor-Ausgängen für direkten PLC-Anschluss (PNP unterstützt)
• Blitzrate: 60–80 Blitze/min
• Umgebungstemperatur: -30°C bis +50°C
• Schutzart: IP65 (Standard); IP54 (mit eingebautem Summer)
• Serienmäßig vorkonfektioniertes Kabel; M12-Stecker auf Anfrage
• 24 VDC UL-gelistetes Modell optional; CE- und RoHS-konform

Wesentliche Produktpunkte / Kurzangaben
Ø50 mm Rohrmontage; LED Dauerlicht/Blitz-Signalturm; Summer: max. 85 dB (bei 1 m).

Modell / Ebenen / Spannung / Zertifikate / Gewicht / Farben (Zusammenfassung)

• 1 Ebene — QTG50L / QTGA50L | DC12V / DC24V / AC110V–220V | CE, UL (ausgewählte Modelle) | 0,34 kg (DC) / 0,44 kg (AC) | R (Rot)
• 2 Ebenen — QTG50L Varianten | DC12V / DC24V / AC110V–220V | CE, UL | 0,43 kg (DC) / 0,53 kg (AC) | R, G
• 3 Ebenen — QTG50L Varianten | DC12V / DC24V / AC110V–220V | CE, UL | 0,51 kg (DC) / 0,61 kg (AC) | R, A (Amber), G
• 4 Ebenen — QTG50L Varianten | DC12V / DC24V / AC110V–220V | CE, UL | 0,60 kg (DC) / 0,70 kg (AC) | R, A, G, B (Blau)
• 5 Ebenen — QTG50L Varianten | DC12V / DC24V / AC110V–220V | CE, UL | 0,68 kg (DC) / 0,78 kg (AC) | R, A, G, B, W (Weiß)

Lichtquelle / Summerstrom (pro Ebene)

• DC12V — Lichtquelle: 90 mA; Summer: 40 mA
• DC24V — Lichtquelle: 70 mA; Summer: 75 mA
• AC110V–220V — Lichtquelle: max. 55 mA; Summer: max. 55 mA

Tonkombinationen (Serienprodukt)

• Standard-Summermuster (z. B. intermittierend, langsam intermittierend)
• Auf Wunsch anpassbare Tonmuster und Kombinationen
• Hochleistungs-Summer (z. B. 100 dB) als Sonderausführung verfügbar

Zusätzliche Hinweise

• AC-Modelle unterstützen einen weiten Eingangsbereich (100–240 V)
• UL-Option verfügbar für ausgewählte DC24V-Modelle
• M12-Stecker auf Anfrage; Auslieferung standardmäßig vorkonfektioniert

Technische Daten

• Serien / Modelle: QTG50L, QTG50L-BZ (mit eingebautem Summer), QTG50LF (Dauer/Blitz), QTG50LF-BZ, QTGA50L, QTGA50L-BZ, QTGA50LF, QTGA50LF-BZ
• Durchmesser: Ø50 mm
• Höhe: ca. 344–592 mm (je nach Anzahl der Ebenen)
• Linsenmaterial: Polycarbonat (PC)
• Gehäusematerial: ABS
• Rohrmaterial: Aluminium
• Schutzart: IP65 (Standard); IP54 (mit eingebautem Summer)
• Betriebstemperatur: -30°C bis +50°C
• Blitzfrequenz: 60–80 Blitze/min
• Montage: Rohrmontage mit verschiedenen Halteroptionen
• Eingangskompatibilität: NPN Open-Collector Transistor-Ansteuerung (PNP unterstützt)
• Stromversorgungsoptionen: DC12V, DC24V, AC110V–220V (AC unterstützt 100–240V)
• Zertifizierungen: CE, UL (ausgewählte Modelle), RoHS
