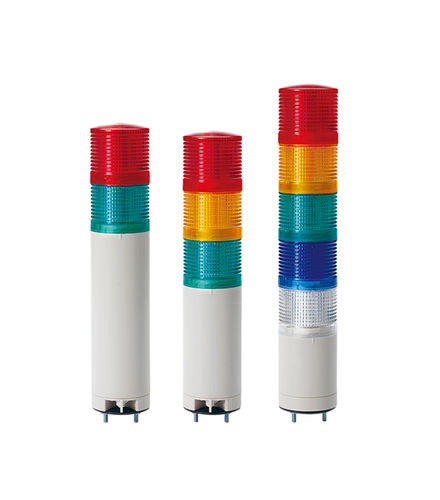

LED-Signalsäule QTG50ML

BlitzPermanent2-Farben

Produktübersicht
Ø50 mm Direktmontage, modulare LED-Signalturm zur Anzeige im Dauer- oder Blinkbetrieb. Erhältlich als QTG (Standard) und QTGA (integrierte Linse/Abdeckung). Optional mit eingebautem Summer (Max. 85 dB bei 1 m) und als Hochleistungs-Summer lieferbar.

Product Features

• Modulare Bauweise: Module hinzufügen/entfernen und Farbfolge ohne Werkzeug mittels Lock-Typ Struktur ändern.
• Spezielle farbstreuende Linse für gute Sichtbarkeit über Distanz.
• Wählbare Betriebsarten: Dauerlicht oder Blinken; typische Blinkfrequenz 60–80 flashes/min.
• QTGA-Variante mit integrierter Linse/Abdeckung für ein reduziertes Erscheinungsbild.
• Optionaler Summer: Max. 85 dB bei 1 m; optionaler High-Volume-Summer (100 dB) und lautstärkeregelbare Varianten verfügbar.
• Eingangsverträglichkeit für NPN Open-Collector (direkter PLC-Anschluss); auch PNP-Varianten verfügbar.
• Standardmäßig vorkonfektioniert; M12-Anschluss auf Anfrage.

Elektrisch / Metallisch
Spannungsoptionen: DC 12 V, DC 24 V, AC 110–220 V (AC-Modelle als AC110–220 V angegeben; nutzbarer Bereich 100–240 V für frei spannungsfähige Typen). Durchmesser: Ø50 mm. Einbauhöhe: ca. 116–364 mm je nach Anzahl der Ebenen.
Lichtstromstrom (pro 1 Ebene): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = Max. 55 mA. Summerstrom: DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = Max. 55 mA.
Materialien: Linse = Polycarbonat (PC); Gehäuse = ABS. Schutzart: IP65 (Standard) / IP54 (Typ mit eingebautem Summer). Umgebungstemperatur: -30°C bis +50°C.

Modellvarianten (auf dieser Seite beispielhaft dargestellt)

• QTG50ML — Dauerlicht
• QTG50ML-BZ — Dauerlicht mit eingebautem Summer
• QTG50MLF — Dauer-/Blinklicht
• QTG50MLF-BZ — Dauer-/Blinklicht mit eingebautem Summer
• QTGA50ML — QTGA-Variante (integrierte Linse/Abdeckung)
• QTGA50ML-BZ, QTGA50MLF, QTGA50MLF-BZ — weitere QTGA-Varianten

Farben & Ebenen
Standard-LED-Farben pro Ebene: R (Red), A (Amber), G (Green), B (Blue), W (White). Konfigurierbar von 1 bis 5 Ebenen; Gewicht und Maße abhängig von Anzahl der Ebenen und Optionen.

Zertifikate & Konformität

• CE-konform.
• UL-gelistet für ausgewählte DC24 V-Modelle.
• RoHS-konform.

Eigenschaften / Technische Daten

• Serie: QTG / QTGA (Ø50 mm Direktmontage).
• Schutzart: IP65 (Standard) / IP54 (Summer-Typ).
• Betriebstemperaturbereich: -30°C bis +50°C.
• Blinkfrequenz (Blinkmodelle): 60–80 flashes/min.
• Lichtquellenstrom (1 Ebene): DC12 V = 90 mA; DC24 V = 70 mA; AC110–220 V = Max. 55 mA.
• Summerstrom (falls vorhanden): DC12 V = 40 mA; DC24 V = 75 mA; AC110–220 V = Max. 55 mA.
• Typische Gewichte (Beispiele): 1-Ebene DC ≈ 0.19 kg; 2-Ebenen ≈ 0.27 kg; 3-Ebenen ≈ 0.36 kg; 4-Ebenen ≈ 0.44 kg; 5-Ebenen ≈ 0.53 kg (Werte variieren je nach Option).
• Materialien: Linse = PC; Gehäuse = ABS.
• Verdrahtung: Standard vorkonfektioniert; M12-Option verfügbar.
• Optionen: eingebauter Summer, Hochleistungs-Summer, M12-Stecker, UL-gelistetes 24 VDC-Modell.
