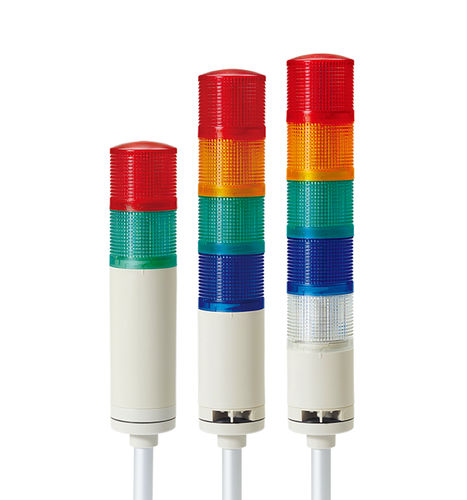

LED-Signalsäule QTG60L

BlitzPermanent2-Farben

Produktüberblick
Modularer LED-Signalturm für Mastmontage, Modelle QTG60L/QTGA60L, Durchmesser Ø60 mm, erhältlich in Dauer- und Dauer/Blink-Versionen mit optionalem Summer.

Hauptmerkmale

• Modulares Design ermöglicht Hinzufügen/Entfernen von Modulen und Umordnung der Farben ohne Werkzeug mittels LOCK-Kupplung.
• Spezielle PC-Linse mit Farbstreuung für hohe Sichtbarkeit auf Distanz.
• QTGA-Varianten mit integrierter Linse/Abdeckung für ein vereinfachtes Erscheinungsbild.
• Mastmontage mit verschiedenen Halterungsoptionen für unterschiedliche Installationsanforderungen.
• Summer-Optionen: integrierter Summer (lautstärkeregelbar) bis Max.85dB bei 1 m; optional Hochleistungs-Summer (100dB) und zweifrequente Varianten auf Anfrage.
• Kompatibel mit NPN Open-Collector-Eingängen (direkter Anschluss an SPS möglich); PNP-Typen ebenfalls unterstützt.
• Blinkrate: 60–80 flashes/min. Betriebstemperatur: -30°C bis +50°C.
• Schutzart: Standard IP65; integrierter Summer IP54. Serienmäßig vorkonfektioniert; M12-Stecker auf Anfrage.

Materialien & Abmessungen

• Linse: PC (Polycarbonat).
• Gehäuse: ABS.
• Mast: Aluminium.
• Durchmesser: Ø60 mm.
• Höhenbereich (je nach Konfiguration): 352–635 mm.

Modelle / Varianten

• QTG60L — Dauerbetrieb
• QTG60L-BZ — Dauerbetrieb mit eingebautem Summer
• QTG60LF — Dauer/Blink
• QTG60LF-BZ — Dauer/Blink mit eingebautem Summer
• QTGA60L — Dauerbetrieb (integrierte Linse/Abdeckung)
• QTGA60L-BZ — Dauerbetrieb mit eingebautem Summer
• QTGA60LF — Dauer/Blink (integrierte Linse/Abdeckung)
• QTGA60LF-BZ — Dauer/Blink mit eingebautem Summer

Zubehör (Montage & Halter)

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Hinweise

• AC-Modelle decken einen weiten Spannungsbereich ab (100V–240V).
• 24VDC UL-gelistetes Modell auf Anfrage erhältlich.
• Serienmäßig vorkonfektioniert; M12-Steckerverkabelung auf Anfrage.

Technische Daten

• Verfügbare Spannungen: DC12V, DC24V, AC110V–220V (AC: 100V–240V).
• Schutzart: IP65 (Standard), IP54 (mit integriertem Summer).
• Betriebstemperatur: -30°C bis +50°C.
• Blinkrate: 60–80 flashes/min.
• Stromaufnahme Lichtquelle (1 Ebene): DC12V = 0.105A; DC24V = 0.070A; AC110–220V = Max.0.060A.
• Stromaufnahme Summer (1 Ebene): DC12V = 0.040A; DC24V = 0.075A; AC110–220V = Max.0.055A.
• Gewicht ca. nach Ebenen (DC12V / DC24V / AC110–220V): 1 Ebene = 0.26kg / 0.26kg / 0.36kg; 2 Ebenen = 0.34kg / 0.34kg / 0.44kg; 3 Ebenen = 0.43kg / 0.43kg / 0.53kg; 4 Ebenen = 0.51kg / 0.51kg / 0.61kg; 5 Ebenen = 0.59kg / 0.59kg / 0.69kg.
• Verfügbare Farben pro Ebenenzahl: 1-Ebene: R (Rot); 2-Ebenen: R, G (Grün); 3-Ebenen: R, A (Amber), G; 4-Ebenen: R, A, G, B (Blau); 5-Ebenen: R, A, G, B, W (Weiß).
• Zertifizierungen: CE, UL (UL-Option für 24VDC); RoHS-konform.
