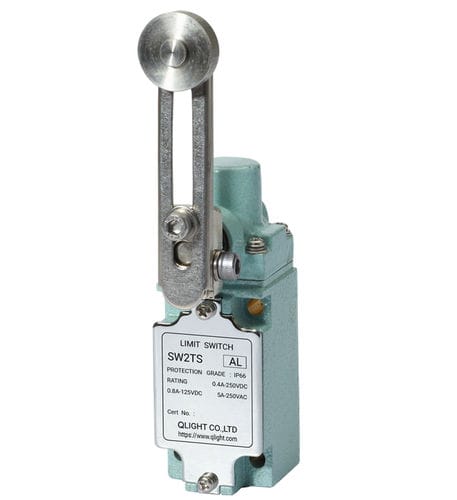

Endschalter für Kräne SW2TS-AL

für FörderanlagenIP66mit Rollenhebel

Übersicht
Der SW2TS-AL ist ein einstellbarer Rollenhebel-Endschalter, konstruiert für schwere Industrieanwendungen in rauen und korrosiven Umgebungen. Die Hauptkomponenten aus Edelstahl STS316L und das robuste Innenleben gewährleisten einen langzeitstabilen Betrieb und Eignung für maritime, Offshore- und Chemieanlagen.

Hauptmerkmale

• Gehäuse und Kopf aus Edelstahl STS316L für erhöhte Korrosions- und Salzbeständigkeit, geeignet für marine und aggressive Gasumgebungen.
• Proprietäres Doppelrückholfeder-System sorgt für stabile Schaltcharakteristik auch nach längerem Einsatz.
• Alle äußeren Schrauben, Muttern und Bauteile aus Edelstahl für überlegene Korrosionsbeständigkeit in Polar- und Offshore-Bedingungen.
• Kaltfeste Mikroschalter, tieftemperaturtaugliches Schmiermittel und Silikonabdichtung für zuverlässigen Betrieb bei sehr niedrigen Temperaturen.
• Schwere mechanische Ausführung mit identischen Befestigungsbohrungen und Abmessungen wie Standard-Schalter.
• Einstellbare Rollenhebel-Betätigung für flexible Montage und Erfassungswinkel.

Anwendungen

• Laufkrane, großflächige Förderanlagen und schwere Industriemaschinen zur zuverlässigen Positionsüberwachung.
• Außenanlagen, Deckmaschinen von Schiffen und Hafenumschlagtechnik.
• Chemische Anlagen mit korrosiven sauren oder alkalischen Gasen.

Technische Daten

• Modell: SW2TS-AL
• Schutzart: IP66
• Abmessungen: 43(W) × 51.3(H) × 200(L) mm
• Materialien: Gehäuse, Kopf, Schrauben & Muttern, Rolle, Federschubstange — Edelstahl (STS316L)
• Mechanische Lebensdauer: Über 2.000.000 Schaltspiele
• Elektrische Lebensdauer: Über 200.000 Schaltspiele
• Zulässiger Schaltzyklus: Mechanisch — max. 120 Schaltvorgänge/min; Elektrisch — max. 30 Schaltvorgänge/min
• Isolationswiderstand: 100 MΩ min. bei 500 V DC
• Anfangswiderstand: 50 mΩ max.
• Durchschlagsfestigkeit: Zwischen nicht zusammenhängenden Klemmen — 1.000 V AC, 50–60 Hz für 1 min; Zwischen jeder Klemme und nichtleitendem Metallteil — 2.000 V AC, 50–60 Hz für 1 min
• Stoßfestigkeit: Zerstörung ca. 1.000 m/s² (100G); Fehlschalten ca. 250 m/s² (25G)
• Vibrationsfestigkeit: 10–55 Hz, 1,5 mm Doppelamplitude
• Betriebstemperaturbereich: Standard — -10°C bis +55°C; Kälteausführung — -40°C bis +40°C; Wärmeausführung — +50°C bis +120°C
• Relative Luftfeuchte: 45–85% RH
• Anlaufstrom (typisch): NC (normally closed) max. 20 A; NO (normally open) max. 10 A
• Entwickelt für schwere Industrieanwendungen, einschließlich Marine/Offshore und korrosiver Chemieumgebungen
