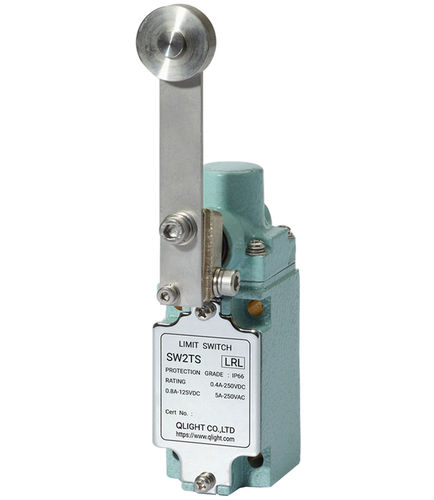

Endschalter für Kräne SW2TS-LRL

für Förderanlagenbreitmit Rostschutz

Übersicht

Verstellbarer schwerer Rollenhebel-Endschalter SW2TS-LRL für korrosive, maritime und extrem temperaturbelastete Umgebungen. Hauptsächlich aus Edelstahl STS316L gefertigt, mit externen Edelstahkomponenten für dauerhafte, stabile Funktion und erhöhte Korrosionsbeständigkeit.

Hauptmerkmale

• Robuste Konstruktion: Gehäuse und Kopf aus STS316L-Edelstahl für hohe Korrosions- und Salzbeständigkeit, geeignet für maritime und chemische Gasumgebungen
• Stabile Betriebscharakteristik auch nach längerem Gebrauch durch proprietäres Doppel-Rückholfeder-System
• Externe Schrauben, Muttern und Bauteile aus Edelstahl zur Widerstandsfähigkeit in korrosiven Offshore- und Polarbedingungen
• Zuverlässige Leistung bei niedrigen Temperaturen durch kälteresistente Mikroschalter, tieftemperaturtaugliches Fett und Silikonabdichtung
• Schwerlast-Spezifikation mit identischen Befestigungsbohrungen und Außenmaßen wie Standard-Schalter für einfachen Austausch
• Typische Anwendungen: Brückenkrane, große Förderbänder, schwere Industriemaschinen, Außenanlagen, Schiffsdeckmaschinen, Hafenumschlaggeräte, Chemieanlagen mit sauren oder alkalischen korrosiven Gasen
• Auf Anfrage lieferbare temperaturextreme Varianten: Kältebeständige Ausführung (-40°C bis +40°C) und hitzebeständige Ausführung (+50°C bis +120°C)

Technische Daten

• Modell: SW2TS-LRL
• Abmessungen: 43 (B) × 51,3 (H) × 192,5 (L) mm
• Materialien: Gehäuse, Kopf, Schraube & Mutter, Rolle, Federstange — Edelstahl (STS316L für Gehäuse/Kopf; externe Schrauben/Muttern/Bauteile aus Edelstahl)
• Schutzart: IP66
• Mechanische Lebensdauer: Über 2.000.000 Betätigungen
• Elektrische Lebensdauer: Über 200.000 Schaltspiele
• Zulässiger Schaltzyklus: Mechanisch max. 120 Betätigungen/min; Elektrisch max. 30 Betätigungen/min
• Isolationswiderstand: 100 MΩ min. bei 500 V DC
• Anfangswiderstand: 50 mΩ max.
• Durchschlagfestigkeit: Zwischen nicht zusammenhängenden Klemmen: 1.000 V AC, 50–60 Hz für 1 Minute; Zwischen jeder Klemme und nicht leitender Metallteil: 2.000 V AC, 50–60 Hz für 1 Minute
• Stoßfestigkeit: Zerstörung ca. 1.000 m/s² (100G); Funktionsstörung ca. 250 m/s² (25G)
• Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm
• Betriebstemperaturbereich: Standard -10°C bis +55°C; Kältebeständig: -40°C bis +40°C; Hitzeresistent: +50°C bis +120°C
• Relative Luftfeuchte: 45–85% rF
• Anlaufstrom: NC (normalerweise geschlossen) max. 20 A; NO (normalerweise offen) max. 10 A
