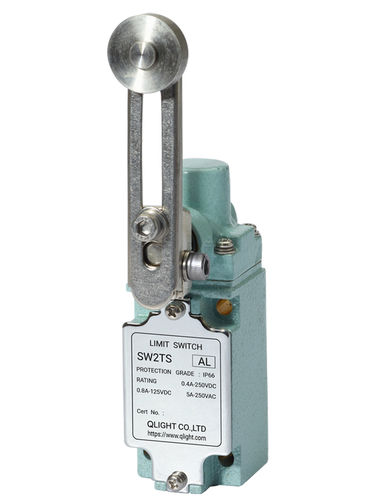

Endschalter für Kettenzug SW2TS-AL

für Windenfür FörderanlagenIP66

SW2TS-AL ist ein schwerlastiger Endschalter mit einstellbarem Rollenhebel von Qlight, entwickelt für raue, korrosive und extreme Temperaturumgebungen, und bietet eine robuste Konstruktion aus Edelstahl sowie hohen Schutz gegen Eindringen.

Hauptmerkmale

• Robuste Bauweise mit Gehäuse und Kopf aus STS316L-Edelstahl, die außergewöhnliche Korrosions- und Salzwasserbeständigkeit für maritime und gaschemische Umgebungen bietet.
• Stabile Betriebseigenschaften, die nach längerem Gebrauch durch ein proprietäres Doppelrückholfeder-System erhalten bleiben.
• Überlegene Korrosionsbeständigkeit durch außenliegende Schrauben, Muttern und Bauteile aus Edelstahl für Langlebigkeit in Polar- und Offshore-Bedingungen.
• Zuverlässige Leistung bei extrem niedrigen Temperaturen durch kälteresistente Mikroschalter, tiefkältebeständiges Fett und Silikonabdichtungen.
• Für Schwerlastanwendungen ausgelegt mit identischen Befestigungsbohrungen und Außenmaßen wie Standard-Schalter.
• Typische Anwendungen: Brückenkrane, großflächige Förderanlagen, schwere Industriemaschinen, Außenanlagen von Werken, Decksmaschinen von Schiffen, Hafenumschlaggeräte und Chemieanlagen mit korrosiven Gasen.
• Anpassbare Kalt- und Warmausführungen sind auf Anfrage verfügbar.

Spezifikationen / technische Daten

• Produktmerkmal: Einstellbarer Rollenhebel-Typ
• Abmessungen: 43 (B) × 51,3 (H) × 200 (L) mm
• Materialien: Gehäuse, Kopf, Schraube & Mutter, Rolle, Federstange - Edelstahl (STS)
• Schutzklasse: IP66
• Mechanische Lebensdauer: Über 2 Millionen Betätigungen
• Elektrische Lebensdauer: Über 0,2 Millionen Betätigungen
• Zulässiger Schaltzyklus: Mechanisch: max. 120 Betätigungen/min; Elektrisch: max. 30 Betätigungen/min
• Isolationswiderstand: 100 MΩ mind. bei 500 V DC
• Anfangswiderstand: 50 mΩ max.
• Durchschlagfestigkeit: Zwischen nicht zusammenhängenden Klemmen: 1.000 V AC, 50–60 Hz für 1 Minute; Zwischen jeder Klemme und nicht leitendem Metallteil: 2.000 V AC, 50–60 Hz für 1 Minute
• Stoßfestigkeit: Zerstörung ca. 1.000 m/s² (100 G); Fehlfunktion ca. 250 m/s² (25 G)
• Vibrationsfestigkeit: 10 bis 55 Hz, doppelte Amplitude 1,5 mm
• Zulässiger Betriebstemperaturbereich: Standard: -10°C bis +55°C; Kältetyp: -40°C bis +40°C; Hitzetyp: +50°C bis +120°C
• Umgebungsfeuchtebereich: 45 ~ 85% rF
• Einschaltstrom: NC (normale Schließer) Max. 20 A; NO (normal offen) Max. 10 A
