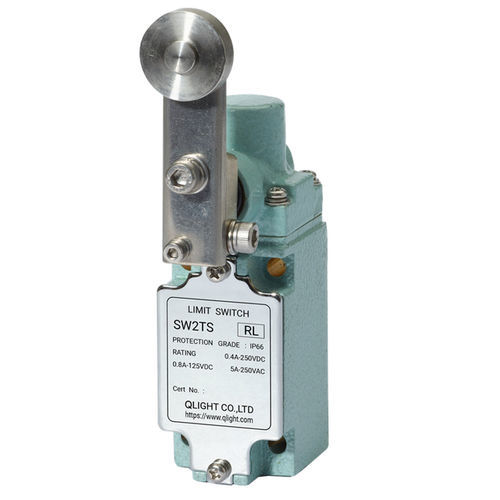

Endschalter für Kräne SW2TS-RL

für Förderanlagenbreitmit Rostschutz

Der SW2TS-RL ist ein schwerlastiger Endschalter mit Rollenhebel, konzipiert für raue industrielle und maritime Einsatzbedingungen. Er kombiniert ein Gehäuse aus STS316L-Edelstahl, konfigurierbare Temperaturvarianten und ein proprietäres Doppel-Rückholfeder-System, um langfristig stabile Betriebswerte über weite Temperaturbereiche zu gewährleisten.

Produktmerkmale

• Gehäuse und Kopf aus STS316L-Edelstahl mit Korrosions- und Salzbeständigkeit, geeignet für maritime und chemisch belastete Atmosphären
• Stabile Betriebskennwerte auch nach längerem Einsatz durch das proprietäre Doppel-Rückholfeder-System
• Externe Schrauben, Muttern, Rollen und Bauteile aus Edelstahl für erhöhte Korrosionsbeständigkeit in polaren und Offshore-Bedingungen
• Kaltbeständige Mikroschalter, tieftemperaturfeste Schmierstoffe und Silikonabdichtung für zuverlässige Performance bei niedrigen Temperaturen
• Schwerlastabmessungen und Befestigungsbohrungen identisch zu Standard-Schaltern für einfachen Austausch
• Typische Anwendungen: Brückenkrane; großflächige Förderanlagen; schwere Industriemaschinen; Freilandanlagen; Schiffdeck-Maschinen; Hafenumschlaggeräte; Chemische Anlagen mit korrosiven sauren oder alkalischen Gasen
• Verfügbare Varianten: Kältebeständiger Typ (-40°C bis +40°C) und Hitzebeständiger Typ (+50°C bis +120°C)

Technische Daten

• Schutzart: IP66
• Mechanische Lebensdauer: Über 2.000.000 Schaltspiele
• Elektrische Lebensdauer: Über 200.000 Schaltspiele
• Zulässiger Schaltzyklus: Mechanisch — max. 120 Schaltvorgänge/min; Elektrisch — max. 30 Schaltvorgänge/min
• Isolationswiderstand: 100 MΩ min. bei 500 V DC
• Anfangswiderstand: 50 mΩ max.
• Dielektrische Festigkeit: Zwischen nicht zusammenhängenden Anschlüssen — 1.000 V AC (50–60 Hz) für 1 min; Zwischen jedem Anschluss und nicht leitendem Metallteil — 2.000 V AC (50–60 Hz) für 1 min
• Schockfestigkeit: Zerstörung — ca. 1.000 m/s² (100 G); Fehlfunktion — ca. 250 m/s² (25 G)
• Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm
• Zulässiger Betriebstemperaturbereich: Standard — -10°C bis +55°C; Kältebeständiger Typ — -40°C bis +40°C; Hitzebeständiger Typ — +50°C bis +120°C
• Umgebungsfeuchtebereich: 45–85% rF
• Einschaltstrom: NC (normal geschlossen) — Max. 20 A; NO (normal offen) — Max. 10 A
• Zertifikate: keine aufgeführt
