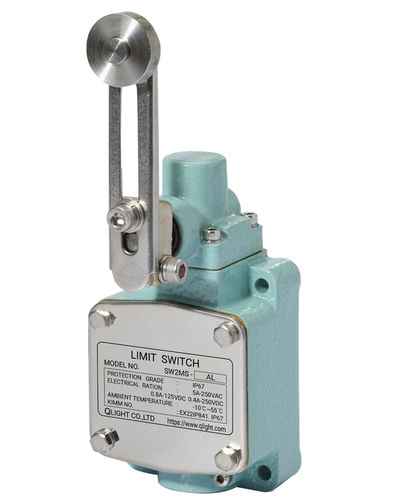

Endschalter für Förderanlagen SW2MS-AL

mit RostschutzIP67chemikalienbeständig

Der SW2MS-AL ist ein Endschalter mit verstellbarem Rollenhebel, ausgelegt für korrosive und rauhe Industrieumgebungen. Er verfügt über eine STS316L-Edelstahlkonstruktion und ein technisches mechanisches Design für langzeitstabile Funktion.

Hauptmerkmale

• Gehäuse und Kopf aus STS316L-Edelstahl für hohe Korrosions- und Salzbeständigkeit, geeignet für Marine- und chemische Gasumgebungen.
• Externe Schrauben, Muttern und Bauteile aus Edelstahl für verbesserte Korrosionsbeständigkeit in polaren und Offshore-Bedingungen.
• Hohe mechanische Festigkeit zur Aufnahme unregelmäßiger Bewegungen, die an den Aktuator übertragen werden, zur Verbesserung der Betriebsstabilität.
• Proprietäres Doppelrückholfedersystem zur Erhaltung konstanter Betriebseigenschaften nach langer Nutzung.
• Verstellbarer Rollenhebel als Aktuator.
• Auf Anfrage verfügbare Temperaturvarianten: Kälteresistente Ausführung (-40°C bis +40°C) und Hitzebeständige Ausführung (+50°C bis +120°C).

Typische Anwendungen

• Brückenkrane und großdimensionale Förderbänder.
• Schwere Industrieanlagen und Außenanlagen.
• Deckmaschinen von Schiffen und Hafenumschlagsgeräte.
• Chemische Anlagen mit korrosiven sauren oder alkalischen Gasen.

Konstruktion & allgemeine Angaben

• Aktuatortyp: verstellbarer Rollenhebel.
• Abmessungen (B×H×L): 68 × 88.5 × 168.8 mm.
• Materialien: Gehäuse, Kopf, Schrauben & Muttern, Rolle und Federschubstange aus Edelstahl.
• Schutzart: IP67.

Technische Daten

• Schutzgrad: IP67.
• Mechanische Lebensdauer: über 0.3 Millionen Betätigungen.
• Elektrische Lebensdauer: über 0.1 Millionen Betätigungen.
• Zulässiger Schaltzyklus: mechanisch — bis zu 120 Betätigungen/min; elektrisch — bis zu 30 Betätigungen/min.
• Isolationswiderstand: 100 MΩ min. bei 500 V DC.
• Anfangswiderstand: 50 mΩ max.
• Dielektrische Festigkeit: zwischen nicht zusammenhängenden Klemmen — 1 000 V AC, 50–60 Hz für 1 min; zwischen jeder Klemme und nicht leitendem Metallteil — 2 000 V AC, 50–60 Hz für 1 min.
• Stoßfestigkeit: Zerstörung ca. 1 000 m/s² (100 G); Fehlfunktion ca. 250 m/s² (25 G).
• Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm.
• Zulässiger Betriebstemperaturbereich: -10°C bis +55°C; Kälteresistente Ausführung: -40°C bis +40°C; Hitzebeständige Ausführung: +50°C bis +120°C; RMRS-konform: -55°C bis +65°C.
• Umgebungsfeuchte: 45–85% rF.
• Zertifikat: Zertifikatsicon auf der Produktseite angezeigt.
