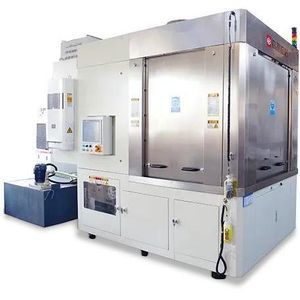

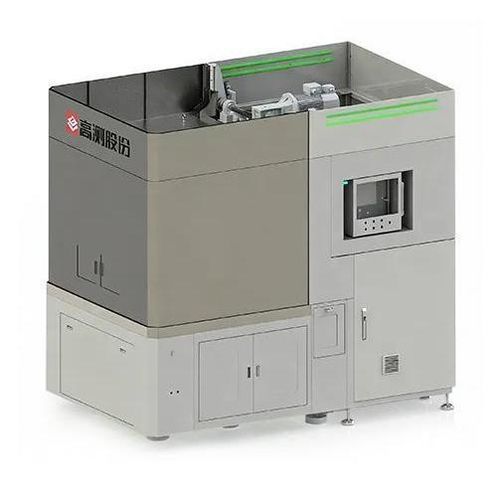

Drahtschneidemaschine GC-CQ1680UM

DiamantdrahtMehrdrahtfür Metall

Produktvorstellung
Gerät für das Mehrdrahtschneiden von magnetischen Werkstoffen mit Diamantdraht, ausgelegt zur Kombination hoher Einzel-Durchsatzleistung und stabiler Schneidqualität bei dünnen Scheiben.

• Kernkomponenten wie das Maschinenbett werden im Gussverfahren gefertigt. Die Walzen verfügen über eine doppelkonische Positionierstruktur in Verbindung mit einem synchronen Direktantrieb per Servomotor, was die Spindelsteifigkeit und die Laufstabilität bei hohen Drehzahlen deutlich verbessert.
• Ausgestattet mit einer Stromausfall-Sanftstopp-Funktion zur Verringerung der Drahtbruchwahrscheinlichkeit bei plötzlichen Stromunterbrechungen und zur Sicherung der Produktionskontinuität.
• Hohe Fähigkeit zur Feindrahtführung des Diamantdrahts bei gleichzeitig großem Durchsatz pro Durchgang, wodurch sich Stabilität beim Schneiden dünner Scheiben und Effizienz bei der Bearbeitung dickerer Werkstücke verbinden lassen.

Produktparameter

• Max. Bearbeitungsgröße: 160(W)×800(L)×160(H) mm — Doppelstation
• Scheibendicke: 1–30 mm
• Max. Drahtgeschwindigkeit: 1800 m/min
• Zuführungsrichtung: vertikal nach oben
• Zuführgeschwindigkeit: 0,1–9 mm/min
• Drahtdurchmesser: 0,12–0,25 mm
• Max. Drahtspeicherkapazität: 50 km (mit 0,12 mm Diamantdraht)
• Geräteabmessungen (ca.): 2700(L)×1900(W)×2950(H) mm
• Gerätegewicht (ca.): 7 t

Eigenschaften / Technische Spezifikationen

• Modell: GC-CQ1680UM
• Anwendung: Mehrdrahtschneiden magnetischer Werkstoffe mit Diamantdraht
• Max. Bearbeitungsgröße: 160(W)×800(L)×160(H) mm — Doppelstation
• Scheibendickenbereich: 1–30 mm
• Max. Drahtgeschwindigkeit: 1800 m/min
• Zuführungsrichtung: vertikal nach oben
• Zuführgeschwindigkeit: 0,1–9 mm/min
• Drahtdurchmesser: 0,12–0,25 mm
• Max. Drahtspeicherkapazität: 50 km (0,12 mm Diamantdraht)
• Abmessungen (L×W×H): ca. 2700×1900×2950 mm
• Gewicht: ca. 7 t
