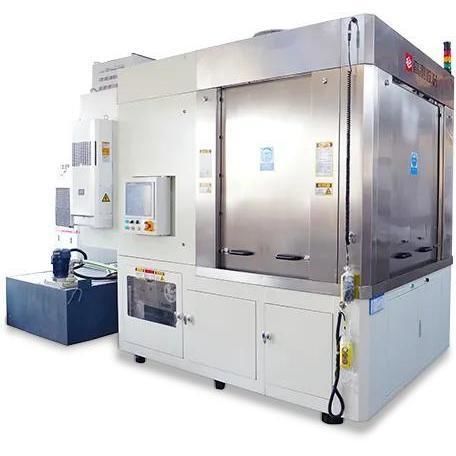

Diamantdraht-Schneidemaschine GC-CQ1660UH

Mehrdrahtfür Metallfür Platten

Produktbeschreibung
Diese Maschine ist eine spezialisierte Mehrdraht-Schneidemaschine mit Diamantdraht für magnetische Werkstoffe, ausgelegt für stabiles Hochgeschwindigkeits-Schneiden dünner magnetischer Bleche und für hohe Produktionskontinuität.

Kernproduktmerkmale

• Kernkomponenten wie das Maschinenbett werden gegossen; die Rollen verwenden eine Doppel-Kegel-Positionierungsstruktur in Kombination mit servomotorischer synchroner Direktantriebstechnik zur Verbesserung der Spindelsteifigkeit und -stabilität bei hoher Drehzahl.
• Ultra-hohe Drahtgeschwindigkeitsfähigkeit: stabiles Schneiden bis zu 2600 m/min, wodurch der Durchsatz beim Schneiden mit dünnem Draht erhöht wird.
• Stromausfall-Sanftstopp-Funktion reduziert das Risiko eines Drahtrisses bei plötzlichem Stromausfall und gewährleistet Produktionskontinuität.
• Ausgestattet mit einem Energie-Rückgewinnungsmodul zur Rückgewinnung der beim Bremsen der Rollen entstehenden Energie und zur Reduzierung des Betriebsstromverbrauchs.
• Starke Fähigkeit zur Drahtverdünnung mit Diamantdraht, geeignet für die Bearbeitung dünner Plattenprodukte.

Produktparameter
Item | Einheit | Parameter
Max. Bearbeitungsgröße | mm | 160(W)×600(L)×160(H) × Double-Station
Schnittstärke | mm | 1–20
Max. Drahtgeschwindigkeit | m/min | 2600
Vorschubrichtung | - | Vertikal aufwärts
Vorschubgeschwindigkeit | mm/min | 0.1–9
Drahtdurchmesser | mm | 0.08–0.25
Max. Drahtspeicherkapazität | km | 50 (0.10 Diamantdraht)
Maschinenabmessungen | mm | Ca. 3000(L)×1800(W)×2900(H)
Maschinengewicht | t | Ca. 10

Eigenschaften / Technische Spezifikationen

• Modell: GC-CQ1660UH
• Anwendbares Material: Magnetische Werkstoffe (spezialisiert auf Diamantdraht)
• Max. Bearbeitungsgröße: 160(W)×600(L)×160(H) (Double-Station)
• Bereich Schnittstärke: 1–20 mm
• Max. Drahtgeschwindigkeit: 2600 m/min
• Vorschubrichtung: Vertikal aufwärts
• Vorschubgeschwindigkeit: 0.1–9 mm/min
• Drahtdurchmesser: 0.08–0.25 mm
• Max. Drahtspeicherkapazität: 50 km (basierend auf 0.10 mm Diamantdraht)
• Maschinenabmessungen (ca.): 3000×1800×2900 mm (L×W×H)
• Maschinengewicht (ca.): 10 t
• Schlüssel-Funktionen: Doppel-Kegel-Rollenpositionierung, servosynchroner Direktantrieb, Sanftstopp bei Stromausfall, Energierückgewinnung, starke Verarbeitungskapazität für feinen Draht
