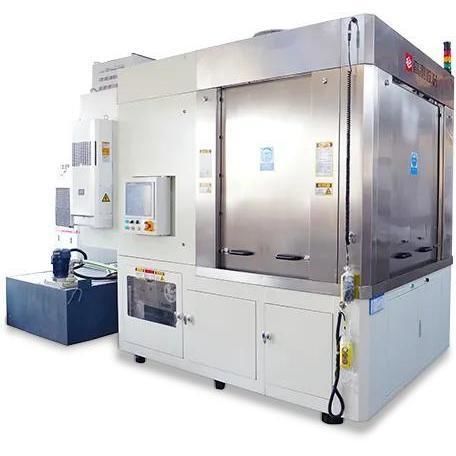

Diamantdraht-Schneidemaschine GC-CQ1880UH

Mehrdrahtfür Metallfür Wafer

Produktvorstellung
Diese Anlage ist eine spezialisierte Mehrfach-Drahtschnittmaschine für magnetische Materialien mit Diamantdraht, ausgelegt für industrielle Produktion mit hoher Steifigkeit, Kontinuität und Energieeffizienz.

• Kernkomponenten wie das Maschinenbett werden gegossen; die Walzen verwenden eine Doppel-Konus-Positionierungsstruktur in Verbindung mit servomotorisch synchronem Direktantrieb, um die Spindelsteifigkeit und Stabilität bei hohen Drehzahlen zu verbessern.
• Ausgestattet mit einer Funktion für langsames Abbremsen bei Stromausfall, um das Risiko von Drahtbruch bei unerwarteten Stromunterbrechungen zu verringern und die Produktionskontinuität zu sichern.
• Mit einem Energierückgewinnungsmodul, das die beim Bremsen der hin- und hergehenden Walzen entstehende Energie zurückgewinnt und so den Betriebsstromverbrauch senkt.
• Hohe Fähigkeit zur Drahtverschlankung mit gleichzeitig hohem Output pro Durchgang, wodurch Stabilität beim Schneiden dünner Scheiben und Effizienz bei dickeren Teilen ausgeglichen werden.

Produktparameter
Position — Einheit — Parameter
Max. Bearbeitungsgröße — mm — 180(W)×800(L)×160(H) × Double-Station
Scheidendicke — mm — 1–20
Max. Drahtgeschwindigkeit — m/min — 2100
Zuführungsrichtung — — Vertikal nach oben
Zuführgeschwindigkeit — mm/min — 0.1–9
Drahtdurchmesser — mm — 0.10–0.25
Max. Drahtspeicherkapazität — km — 50 (0.10 Diamantdraht)
Geräteabmessungen — mm — Ca. 3200(L)×1800(W)×2900(H)
Gerätegewicht — t — Ca. 10

Technische Spezifikationen

• Modell: GC-CQ1880UH
• Anwendung: Mehrfach-Drahtschnitt von magnetischen Materialien mit Diamantdraht
• Max. Bearbeitungsgröße: 180(W)×800(L)×160(H) (Double-Station)
• Scheidendicke: 1–20 mm
• Max. Drahtgeschwindigkeit: 2100 m/min
• Zuführungsrichtung: Vertikal nach oben
• Zuführgeschwindigkeit: 0.1–9 mm/min
• Drahtdurchmesser: 0.10–0.25 mm
• Max. Drahtspeicherkapazität: 50 km (bei 0.10 Diamantdraht)
• Abmessungen (L×W×H): Ca. 3200 × 1800 × 2900 mm
• Gewicht: Ca. 10 t
• Konstruktion: Gegossenes Maschinenbett; Doppel-Konus-Walzenpositionierung; servomotorischer synchroner Direktantrieb
• Sicherheit/Kontinuität: Stromausfall-Langsamstopp-Funktion zur Reduzierung von Drahtbruchrisiken
• Energie: Integriertes Energierückgewinnungsmodul zur Regeneration bei Bremsvorgängen
• Leistung: Starke Diamantdraht-Verschlankungsfähigkeit und hoher Output pro Durchgang zur Balance von Stabilität bei dünnen Scheiben und Effizienz bei dicken Teilen
