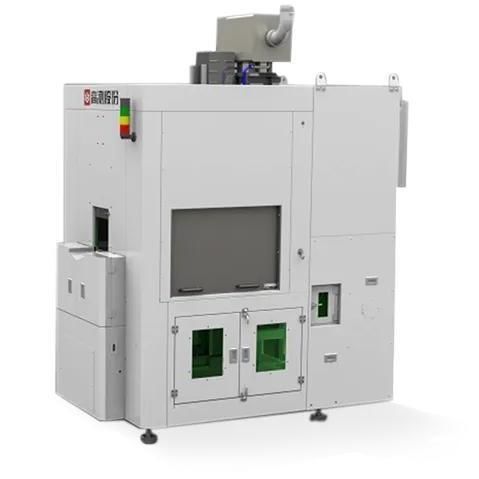

Diamantdraht-Schneidemaschine GC-CQ1660H

Mehrdrahtfür Metallfür Platten

Produktbeschreibung
Diese Anlage ist eine spezialisierte Mehrdraht‑Schneidemaschine mit Diamantdraht für magnetische Materialien, ausgelegt auf hohe Steifigkeit, Betriebsstabilität und hohe Bearbeitungsgenauigkeit, geeignet für die Bearbeitung ultradünner Platten.

Kernmerkmale

• Maschinenbett und andere Kernkomponenten als Gussbauweise für erhöhte Steifigkeit; Rollen mit Doppelkegel‑Positionierungsstruktur in Kombination mit servoangetriebenem synchronem Direktantrieb zur Verbesserung von Spindelsteifigkeit und Stabilität bei hohen Drehzahlen.
• Sehr hohe Bearbeitungsgenauigkeit ermöglicht toleranzgesicherte Schnitte, eliminiert nachgelagerte Schleifprozesse und reduziert Rohteilverluste.
• Abschalt‑Verzögerungsfunktion bei Stromausfall zur Reduzierung des Drahtbruchsrisikos und zur Sicherstellung der Produktionskontinuität.
• Energie­rückgewinnungsmodul zur Rückgewinnung der Bremsenergie aus der Schwenkbewegung der Rollen zur Senkung des Betriebsstromverbrauchs.
• Hohe Fähigkeit zur Drahtverfeinerung, geeignet für die Bearbeitung ultradünner Platten.

Produktparameter

• Max. Bearbeitungsgröße: 160(W)×600(L)×120(H) mm (Einzelstation)
• Scheibendicke: 0.3–2 mm
• Max. Drahtgeschwindigkeit: 2100 m/min
• Zuführungsrichtung: senkrecht nach unten
• Zuführgeschwindigkeit: 0.1–9 mm/min
• Drahtdurchmesser: 0.07–0.15 mm
• Max. Drahtspeicherkapazität: 50 km (0.10 Diamantdraht)
• Geräteabmessungen (ca.): 2800(L)×1600(W)×3200(H) mm
• Gerätegewicht (ca.): 8 t

Merkmale / Technische Daten

• Modell: GC-CQ1660H
• Anwendung: Mehrdraht‑Schneiden magnetischer Materialien mit Diamantdraht
• Maschinenbett: Gusskonstruktion für erhöhte Steifigkeit
• Rollstruktur: Doppelkegel‑Positionierung mit servoangetriebenem synchronem Direktantrieb
• Hochgeschwindigkeits‑Spindel: verbesserte Steifigkeit und Betriebsstabilität
• Bearbeitungsgenauigkeit: sehr hohe Präzision für toleranzgesicherte Schnitte
• Stromausfallschutz (verzögertes Stoppen): reduziert Drahtbrüche
• Energie­rückgewinnungsmodul: gewinnt Bremsenergie zurück zur Reduzierung des Verbrauchs
• Drahtverfeinerungsfähigkeit: geeignet für ultradünne Platten
• Max. Bearbeitungsgröße: 160(W)×600(L)×120(H) mm (Einzelstation)
• Scheibendickenbereich: 0.3–2 mm
• Max. Drahtgeschwindigkeit: 2100 m/min
• Zuführungsrichtung: senkrecht nach unten
• Zuführgeschwindigkeit: 0.1–9 mm/min
• Drahtdurchmesser: 0.07–0.15 mm
• Max. Drahtspeicherkapazität: 50 km (0.10 Diamantdraht)
• Geräteabmessungen (ca.): 2800(L)×1600(W)×3200(H) mm
• Gerätegewicht (ca.): 8 t
