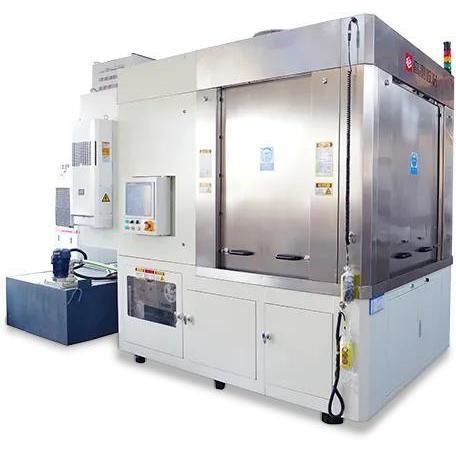

Diamantdraht-Schneidemaschine GC-CQ16100UH

Mehrdrahtfür Metallfür Platten

Produktbeschreibung
Dieses Gerät ist eine Mehrdraht-Schneidemaschine für magnetische Werkstoffe unter Verwendung von Diamantdraht. Sie ist für eine hohe Steifigkeit der Spindel bei hohen Drehzahlen und für eine hohe Einzelprozessleistung ausgelegt, geeignet für die Bearbeitung dicker Scheiben und für kontinuierliche Produktion.

Hauptmerkmale

• Gussträger und Kernkomponenten für strukturelle Steifigkeit; Rollen mit Doppel-Kegelflächen-Positionierung und servogetriebenem synchronem Direktantrieb zur Verbesserung der Spindelsteifigkeit und Betriebsstabilität bei hohen Geschwindigkeiten.
• Netzausfall-Verzögerungsfunktion reduziert das Risiko von Drahtbrüchen bei plötzlichem Stromausfall und sichert die Produktionskontinuität.
• Energie-Rückgewinnungsmodul zur effizienten Rückgewinnung der Bremsenergie aus der Hin- und Herbewegung der Rollen zur Reduzierung des Energieverbrauchs im Betrieb.
• Hohe Kapazität pro Durchgang und großer Drahtspeicher (bis zu 50 km bei 0,12 mm Draht), geeignet für die Bearbeitung dicker Platten.

Technische Daten

• Modell: GC-CQ16100UH
• Anwendung: Mehrdraht-Schneiden magnetischer Materialien mit Diamantdraht
• Max. Bearbeitungsgröße (B×L×H): 160×1000×160 mm — Doppelstation
• Scheibendicke: 1–30 mm
• Max. Drahtgeschwindigkeit: 2100 m/min
• Vorschubrichtung: Vertikal aufwärts
• Vorschubgeschwindigkeit: 0.1–9 mm/min
• Drahtdurchmesser: 0.12–0.25 mm
• Max. Drahtlagerkapazität: 50 km (0.12 mm Diamantdraht)
• Geräteabmessungen (L×B×H): ca. 3400×1800×2900 mm
• Gerätegewicht: ca. 11 t

Anwendungsgebiete

• Bearbeitung von Blechen aus magnetischen Werkstoffen mit hohem Durchsatz und Bedarf an Dickenbearbeitung.
• Geeignet für Hersteller von Magnetkernen, magnetischen Baugruppen und verwandten Industriekomponenten, die stabiles Hochgeschwindigkeits-Schneiden erfordern.
