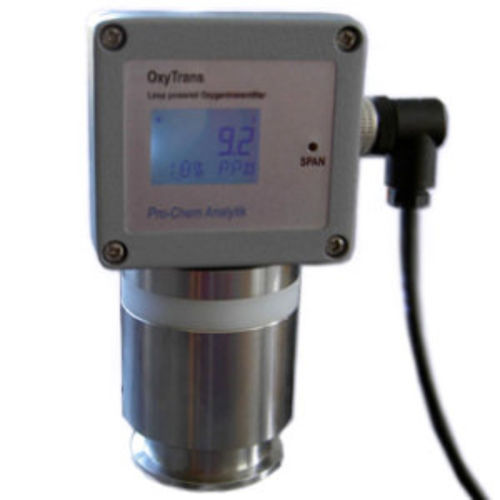

Sauerstoff-Gastransmitter OxyTrans II KF

elektrochemisch2-LeiterBrennstoffzellen

Überblick
Der OxyTrans II KF ist ein schleifenversorgter 2-Draht-Sauerstofftransmitter zur Messung von Sauerstoff im Spuren- und Prozentbereich. Er verfügt über eine einfache Anzeige und eine Ein-Punkt-Kalibrierung für eine schnelle Inbetriebnahme und kontinuierliche Prozessüberwachung.

Sensor
Der OxyTrans II KF verwendet eine Brennstoffzelle (elektrochemischer Sensor) zur Bestimmung der Sauerstoffkonzentration. Der Sensor ist für den industriellen Einsatz ausgelegt und bietet hohe Empfindlichkeit, stabile Signale und lange Lebensdauer.

Kalibrierung
Für Spurenmessungen verwenden Sie ein Kalibrierungsgas mit innerhalb des Messbereichs wählbarer Konzentration. Für Messungen im Prozentbereich kann die Kalibrierung mit Luft erfolgen.

Eigenschaften

• kompaktes Design
• kostengünstige Lösung
• Sensor mit langer Lebensdauer
• Gehäuse IP65
• Verpolungsschutz
• Temperaturkompensation

Durchflussmesszelle aus Edelstahl

• Modulare Messzelle aus Edelstahl
• Wartungsfähig: nur defekten Teil austauschen, nicht die gesamte Zelle

Anwendungsbereiche

• Halbleiterindustrie
• Gashersteller
• Metallurgische Industrie
• Chemische Industrie

Technische Daten

• Parameter: Sauerstoff %; Sauerstoff ppm
• Verfahren: elektrochemisch (Brennstoffzelle)
• Messbereiche: 0–100 % (auf Anfrage); 0–10 %; 0–1 %; 0–10.000 ppm; 0–1.000 ppm; 0–100 ppm; 0–10 ppm; umschaltbar
• Genauigkeit: ±2 % FSD
• Auflösung: 0,1 ppm
• Ansprechzeit T90: 0–10 ppm = 45 s; 0–100 ppm = 20 s
• Durchflussrate: ca. 1 l/min
• Druck: 0,1–1 bar
• Kalibrierung: Luft; Kalibrierungsgas
• Gas-Temperatur: 0–50 °C
• Ausgang: 4–20 mA; 2-Draht
• Versorgungsspannung: 10–35 V
• Anzeige: LCD 6 Stellen; Balkenanzeige
• Schutzart: IP65
• Anschluss: KF 40 Flansch
• Abmessungen: 120 x 160 x 65 mm
• Gewicht: 2 Kg
