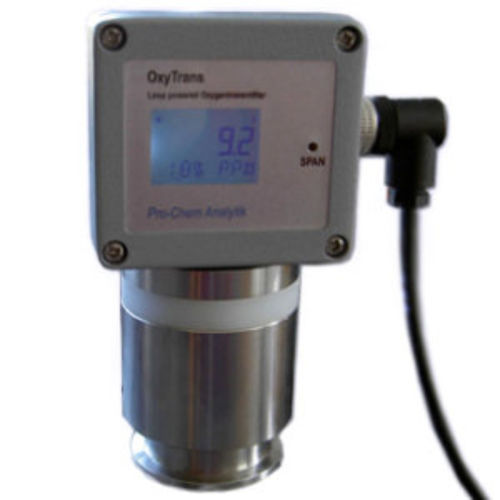

Sauerstoff-Gastransmitter OxyTrans I KF

elektrochemisch2-LeiterBrennstoffzellen

Überblick
Der OxyTrans I KF ist ein elektrochemischer Sauerstoffanalysator für Spuren- und Prozentmessungen (ppm und %), ausgelegt für Durchflussanwendungen mit KF40-Anschluss. Er verfügt über ein gut lesbares LCD, eine Einpunktkalibrierung und einen industrietauglichen Sensor für kontinuierliche Überwachung.

Anwendungen

• Überwachung von Prozessgasen
• Kontrolle inerte Gase
• Vakuumsysteme und Dichtheitsprüfung
• Halbleiter-, Labor- und Industrieanwendungen

Messbereiche
Wählbare Bereiche von 0–10 ppm bis 0–100 % O2; Sonderbereiche auf Anfrage verfügbar.

Sensor
Das Gerät verwendet einen Brennstoffzellen-(elektrochemischen) Sensor mit hoher Empfindlichkeit, linearer Kennlinie und langer Lebensdauer für Spuren- und Prozentmessungen.

Kalibrierung
Die Kalibrierung im Spurenbereich sollte mit einem geeigneten Kalibrierungsgas bei einer innerhalb des Messbereichs gewählten Konzentration erfolgen. Im Prozentbereich kann mit Umgebungs- luft kalibriert werden.

Merkmale

• Kompaktes Durchfluss-Design
• Kostengünstige Lösung für kontinuierliche Überwachung
• Langlebiger elektrochemischer Sensor
• Gehäuse IP65 für Industrieumgebungen
• Verpolungs- schutz und Temperaturkompensation

Durchfluss-Messzelle aus Edelstahl

• Modulare Messzelle aus Edelstahl
• Ersetzbare Komponenten ermöglichen die Reparatur der Zelle, ohne das gesamte Gerät zu ersetzen

Produktübersicht
Parameter: Sauerstoff % / Sauerstoff ppm
Methode: elektrochemisch
Bereich: 0–100% / 0–10.000 ppm / 0–10 ppm / Sonderbereiche
ATEX: Ja
SIL: Ja
Genauigkeit: ±2 % FSD
Auflösung: 0,1 ppm
Durchfluss: ca. 1 l/min
Druck: 0,1–1 bar
Kalibrierung: Luft / Kalibriergas
Ansprechzeit T90: 0–10 ppm = 45 s / 0–100 ppm = 20 s
Ausgang: 4–20 mA (2-Draht)
Versorgungsspannung: 10–35 V
Anzeige: LCD 6 Ziffern / Balkendiagramm
Schutzart: IP65
Anschluss: KF40-Flansch
Abmessungen: 120 x 160 x 65 mm
Gewicht: 2 kg

Technische Daten

• Parameter: Sauerstoff %; Sauerstoff ppm
• Methode: elektrochemisch
• Bereichsoptionen: 0–100%; 0–10.000 ppm; 0–10 ppm; Sonderbereiche auf Anfrage
• ATEX: Ja
• SIL: Ja
• Genauigkeit: ±2 % FSD
• Auflösung: 0,1 ppm
• Durchfluss: ca. 1 l/min
• Druckbereich: 0,1–1 bar
• Kalibrierung: Luft (Prozentbereich) oder Kalibriergas (Spurenmessungen)
• Ansprechzeit T90: 45 s (0–10 ppm); 20 s (0–100 ppm)
• Gas- temperatur: 0–50 °C
• Ausgang: 4–20 mA (2-Draht)
• Versorgungsspannung: 10–35 V
• Anzeige: LCD 6 Ziffern; Balkendiagramm
• Schutzart: IP65
• Anschluss: KF40-Flansch
• Abmessungen (mm): 120 x 160 x 65
• Gewicht: 2 kg
