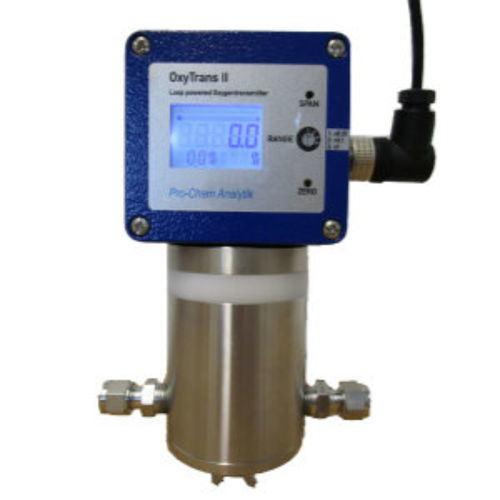

Sauerstoff-Gastransmitter OxyTrans II

elektrochemisch2-LeiterBrennstoffzellen

Beschreibung
Der OxyTrans II ermöglicht präzise elektrochemische Sauerstoffmessungen im Spuren- (ppm) und Prozentbereich für Prozesssteuerung und Gasüberwachung in industriellen Anwendungen. Das Gerät verfügt über eine gut ablesbare Anzeige und eine Einpunktkalibrierung für schnelle Inbetriebnahme. ATEX-Zulassung (1/2 G Ex ia IIC T4) optional verfügbar.

Benutzerspezifischer Messbereich
Das Gerät wird mit einem gewählten Messbereich zwischen 0–10 ppm und 0–100 % O2 geliefert. Umschaltbare ppm-Bereiche: 10.000 / 1.000 / 100 / 10 ppm. Umschaltbare Prozentbereiche: 25 / 2,5 / 0,25 % O2.

Sensor
Der OxyTrans II verwendet eine elektrochemische Brennstoffzellen-Sonde, die für den industriellen Einsatz entwickelt wurde und hohe Empfindlichkeit, stabile Genauigkeit und lange Lebensdauer bietet.

Kalibrierung
Für Spurenmessungen sollte die Kalibrierung mit einem Kalibriergas erfolgen, dessen Konzentration innerhalb des Messbereichs gewählt wird. Im Prozentbereich kann das Gerät mit Luft kalibriert werden. Ein Nullpunkt ist ebenfalls für Messungen im niedrigen ppm-Bereich möglich.

Eigenschaften

• kompaktes Design für Schrank- oder Tischmontage
• umschaltbare Messbereiche von 10.000 ppm bis 10 ppm
• Reduzierter Lageraufwand: ein Gerät deckt mehrere Bereiche ab
• Sensor mit langer Lebensdauer
• Gehäuse IP65 für raue Umgebungen
• Verpolungsschutz und Temperaturkompensation
• keine Kreuzsensitivität gegenüber H₂
• Nullkalibrierung für Messungen im niedrigen ppm-Bereich

Durchfluss-Messzelle aus Edelstahl

• Modulare Messzelle aus Edelstahl
• Defekte Komponenten können einzeln ersetzt werden, ohne die gesamte Zelle austauschen zu müssen

Standardausstattung

• verschiedene Sensorausführungen
• manuelle Umschaltung der Messbereiche
• 316 Edelstahl-Zellblock
• optionales Sensorgehäuse mit KF40-Flansch

Anwendungsbereiche

• Halbleiterindustrie
• Gashersteller
• Metallurgische Industrie
• Chemische Industrie
• Wärmebehandlung und Glühbeizen

Technische Daten

• Parameter: Sauerstoff %; Sauerstoff ppm
• Verfahren: Elektrochemisch (Brennstoffzelle)
• Bereich: 0–100 % (auf Anfrage); 0–10 %; 0–1 %; 0–10.000 ppm; 0–1.000 ppm; 0–100 ppm; 0–10 ppm (umschaltbar)
• ATEX: optional (1/2 G Ex ia IIC T4)
• SIL: Ja
• Genauigkeit: ±2% FSD
• Auflösung: 0,1 ppm; 0,01 ppm
• Durchfluss: ca. 1 l/min
• Druck: 0,1 – 1 bar
• Kalibrierung: Luft; Kalibriergas
• Ansprechzeit T90: 0–10 ppm = 45 s; 0–100 ppm = 20 s
• Gastemperatur: 0 – 50 °C
• Ausgang: 4 – 20 mA; 2-Draht; HART-Protokoll
• Versorgungsspannung: 10 – 35 V
• Anzeige: 6-stelliges LCD; Balkenanzeige
• Schutzart: IP65
• Anschluss: 6 mm
• Abmessungen: 120 x 160 x 65 mm
• Gewicht: 2 kg
