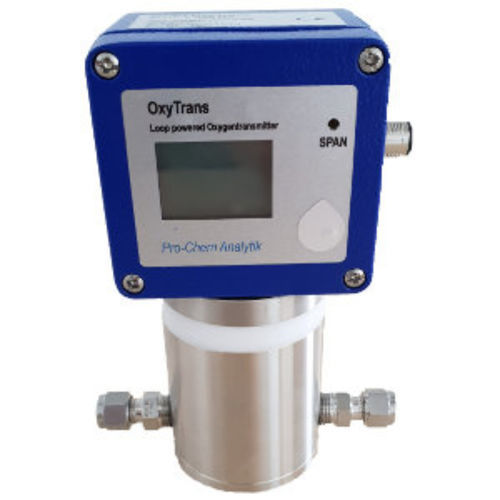

Sauerstoffanalysator OxyTrans 100

ProzessIndustrieSicherheit

Kurzbeschreibung Der OxyTrans 100 ist ein kompakter industrieller Sauerstoffanalysator zur Messung im Spuren- und Prozentbereich (0-100% O2). Er verwendet einen elektrochemischen (Fuel-Cell) Sensor, verfügt über eine einfache Anzeige und eine Einpunkt-Kalibrierung für schnelle Inbetriebnahme. Geeignet für Wasserstoff-Anwendungen und SIL-Systeme; optional 1/2 G Ex ia IIC T4 (ATEX).

Anwendungen

• Prozessüberwachung in chemischen und petrochemischen Anlagen
• Wasserstoffproduktion und -handling
• Gaserzeugung und Reinheitskontrolle
• Sicherheits- und Verbrennungsregelung
• OEM-Integration und Laborprobenahme

Hauptmerkmale

• Kompaktes Gehäuse, Front- oder Wandmontage
• Kosteneffiziente Lösung für %- und Spuren-O2-Messung
• Elektrochemischer Sensor, Lebensdauer ca. 5 Jahre in Umgebungsluft
• Schutzart IP65 für raue Umgebungen
• Verpolungsschutz und Temperaturkompensation
• Nullpunkt-Eichung (Einpunkt) für schnelle Inbetriebnahme
• LCD-Anzeige 6-stellig mit Balkendiagramm
• Ausgang: 4-20 mA (Zwei-Draht); Versorgung 10-35 V
• Anschluss: 6 mm

Durchfluss-Messzelle

• Modulare Messzelle aus Edelstahl
• Defekte Teile können einzeln ersetzt werden, ohne die ganze Zelle zu wechseln

Technische Daten

• Gemessener Parameter: Sauerstoff (%)
• Messprinzip: Elektrochemischer Sensor (Fuel-Cell)
• Messbereich: 0 - 100 % O2
• Genauigkeit: ±2 %
• Auflösung: 0,1 %
• Typischer Durchfluss: ca. 1 L/min
• Betriebsdruck: 0.1 – 1 bar
• Ansprechzeit T90: <45 s (0–100 %), <20 s (0–10 %)
• Gastemperatur: 0 – 50 °C
• Ausgangssignal: 4–20 mA (Zwei-Draht)
• Versorgungsspannung: 10–35 V
• Display: LCD 6-stellig mit Balkendiagramm
• Schutzart: IP65
• Anschluss: 6 mm
• Abmessungen (mm): 120 x 160 x 65
• Gewicht: 2 kg
• Sensorlebensdauer: ca. 5 Jahre in Umgebungsluft
• Optional: 1/2 G Ex ia IIC T4 (ATEX)
• SIL: Für SIL-Anwendungen geeignet
