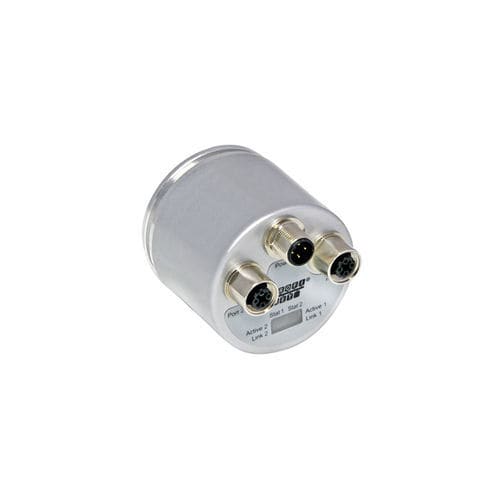

Absoluter Drehgeber UCD-EIC1B-1416-5A7S-PAM

Magnet16-Bit14-Bit

Produktbeschreibung
Der POSITAL IXARC Absolute Multiturn-Drehgeber UCD-EIC1B-1416-5A7S-PAM liefert Winkelrückführung über eine Profinet-Schnittstelle. Er hat einen quadratischen Flansch (□ 2.5" / 63,5 mm), eine massive Welle ø 9,52 mm (3/8"), magnetische Sensorik und Schutzart IP66/IP67 für industrielle Anwendungen.

Schnittstelle
Schnittstelle: Profinet (RT, IRT)
Profile: Profidrive Profile 4.x; Encoder Profile 4.0–4.2
Übertragungsrate: 100 Mbit; Schnittstellen-Zykluszeit ≥ 125 µs
Diagnosefunktionen: Speicher, Temperatur, Synchronisation, Inbetriebnahmediagnose, ungültige Skalierung, Kommunikation, Master-Lebenszeichen
Funktionen:

• Boot-Loader
• MRP / MRPD Unterstützung
• Blinkende Status‑LEDs
• Beschleunigungswerte

Ausgänge
Ausgangstreiber: Ethernet

Elektrische Daten
Versorgungsspannung: 10–32 VDC
Stromaufnahme: ≤ 250 mA @10 V, ≤ 100 mA @24 V
Leistungsaufnahme: ≤ 3 W
Einschaltzeit: < 15 s
Verpolungs‑ und Kurzschlussschutz: ja
EMC: Störaussendung DIN EN 61000-6-4; Störfestigkeit DIN EN 61000-6-2
MTTF: 95 Jahre @ 40 °C

Sensor
Technologie: Magnetisch
Singleturn-Auflösung: 16 bit
Multiturn-Auflösung: 14 bit (energieautarker magnetischer Impulszähler — keine Batterie, kein Getriebe)
Genauigkeit (INL): ±0,0878° (≤12 bit)
Code: Binär

Umgebungsdaten
Schutzart (Welle & Gehäuse): IP66 / IP67
Betriebstemperatur: -40 °C bis +85 °C
Lagerungstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: bis 98% RF, kein Taupunkt

Mechanische Daten
Gehäusematerial: Stahl mit Nasslack (RAL 9006) und kathodischem Korrosionsschutz >720 h Salzsprühtest
Flansch: Square □ 2.5" (63,5 mm), Aluminium
Welle: solid, single flat, Länge 22,4 mm, ø 9,52 mm (3/8"), Edelstahl V2A (1.4305 / 303)
Max. Wellenbelastung: axial 40 N, radial 110 N
Minimale mechanische Lebensdauer (10^8 Umdrehungen): 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
Rotorträgheit: ≤ 30 gcm²
Reibmoment: ≤ 5 Ncm @ 20 °C
Max. mechan. Drehzahl: ≤ 3000 1/min
Schock / Schwingfestigkeit: Schock ≤100 g; Dauerschock ≤10 g; Vibration ≤10 g (10–1000 Hz)
Gewicht: 430 g

Elektrischer Anschluss
Anschlussausrichtung: axial
Anschlüsse: M12 D‑kodierte Buchse (4‑polig), M12 A‑kodierter Stecker (4‑polig), M12 D‑kodierte Buchse (4‑polig) wie angegeben

Zulassung
Approvals: CE

Lebenszyklus
Produktstatus: Neu

Anschlussplan (Pinbelegung)
Tx+: Stecker 1 Pin 1 / Stecker 3 Pin 1
Rx+: Stecker 1 Pin 2 / Stecker 3 Pin 2
Tx-: Stecker 1 Pin 3 / Stecker 3 Pin 3
Rx-: Stecker 1 Pin 4 / Stecker 3 Pin 4
Stromversorgung: Stecker 2 Pin 1
N.C.: gemäß Kennzeichnung
GND: Stecker 2 Pin 3

Technische Daten

• Modell: UCD-EIC1B-1416-5A7S-PAM
• Hersteller: POSITAL
• Schnittstelle: Profinet (RT, IRT), 100 Mbit
• Auflösung: Singleturn 16 bit; Multiturn 14 bit
• Versorgung: 10–32 VDC; Leistungsaufnahme ≤ 3 W
• Schutzart: IP66 / IP67
• Welle: ø 9,52 mm (3/8"), Edelstahl, solid single flat
• Betriebstemp.: -40 °C bis +85 °C
• Gewicht: 430 g
