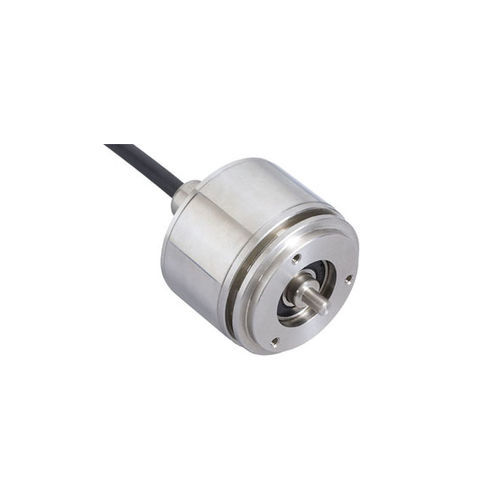

Absoluter Drehgeber IXARC
optischmechanisch14-Bit

absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
optisch, mechanisch
Auflösung absoluter Codierer
14-Bit, 16-Bit
Drehzahl absoluter Codierer
14-Bit, 16-Bit
Installierung
Sacklochwelle, Flansch
Versorgungsspannung
24 VDC, 15 V DC, 12 VDC
Material
Edelstahl, Stahl
Schutzniveau
IP67, IP66, EMV
Flanschgröße

58 mm
(2 in)

Achsdurchmesser

10 mm
(0,39 in)

Länge

56,7 mm
(2,232 in)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Beschreibung

Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite. Schnittstelle - Schnittstelle - CANopen Profil - DS-406 Manuelle Funktionen - Adresswahlschalter 0...99 und Abschlusswiderstand (mit Anschlusshaube) Ausstattung - Rundachse Übertragungsrate - min. 20 kBaud, max. 1 MBaud Schnittstellen Zykluszeit - ≥ 1 ms Video Manual - video-link Watch a simple installation video Programmierfunktionen - Auflösung, Preset, 2 Endschalter, 8 CAMS, Baudrate, CAN-Identifier, Bootloader, Übertragungsmodi: Polled, Cyclic, Sync Ausgänge - Ausgangstreiber - Empfänger (ISO 11898), galvanisch getrennt mittels Optokopplern Elektrische Daten - Versorgungsspannung - 10 – 30 VDC Leistungsaufnahme - ≤ 2,5 W Einschaltzeit - < 1 s Verpolungsschutz - Ja Kurzschluss-Schutz - Ja EMC: Störaussendung - DIN EN 61000-6-4 EMV: Störfestigkeit - DIN EN 61000-6-2 MTTF - 13,5 Jahre @ 40°C Sensor - Technologie - Optisch Auflösung Singleturn - 16 bit Auflösung Multiturn - 14 bit Multiturn-Technologie - Mechanisches Getriebe (Keine Batterie) Genauigkeit (INL) - ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits) Code - Binär Umgebungsbedingungen - Schutzart (Welle) - IP66/IP67 Schutzart (Gehäuse) - IP66/IP67 Luftfeuchtigkeit - 98%, ohne Betauung Mechanische Daten - Material Anschlusshaube - Ohne Material Gehäuse - Edelstahl (V2A) (1.4305, 303) Beschichtung des Gehäuses - keine Beschichtung Material Flansch - Edelstahl V2A (1.4305; 303)
