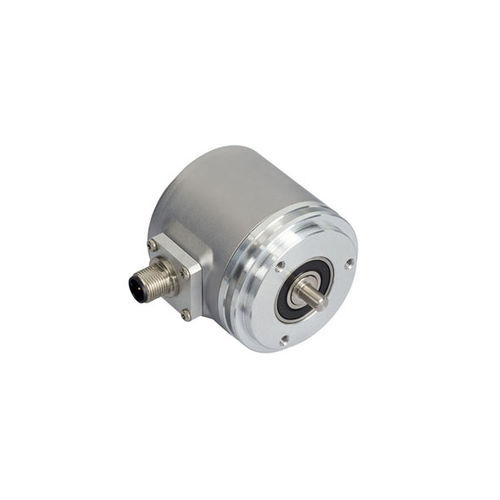

Absoluter Drehgeber IXARC
optischmechanisch14-Bit

absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
optisch, mechanisch
Auflösung absoluter Codierer
14-Bit
Drehzahl absoluter Codierer
14-Bit
Installierung
Flansch
Ausgangssignal
SSI, PROFIBUS
Versorgungsspannung
24 VDC, 15 V DC, 12 VDC, 5 V DC
Material
Edelstahl
Schutzniveau
IP65
Flanschgröße

58 mm
(2 in)

Achsdurchmesser

6 mm
(0,24 in)

Länge

56,7 mm
(2,232 in)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Beschreibung

Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite. Schnittstelle - Schnittstelle - SSI mit Taster und LEDs Diagnose - OptoAsic, Speicher, LED Manuelle Funktionen - Presetwert via Drucktaste und Kabel oder Steckverbinder Schnittstellen Zykluszeit - ≥ 25 µs Ausgänge - Ausgangstreiber - RS422 Elektrische Daten - Versorgungsspannung - 4.5 – 30 VDC Leistungsaufnahme - ≤ 1,5 W Einschaltzeit - 720 h Salznebeltest) + nasslackiert Material Flansch - Aluminium Wellentyp - Vollwelle, Länge = 10 mm Material Welle - Edelstahl V2A (1,4305; 303) Max. Wellenbelastung - axial 40 N, radial 110 N Minimale Mechanische Lebensdauer (10^8 Umdrehungen bei Fa / Fr) - 550 (20 N / 40 N), 195 (40 N / 60 N), 135 (40 N / 80 N), 85 (40 N / 110 N) Rotorträgheit - ≤ 30 gcm² [≤ 0.17 oz-in²] Reibmoment - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) Max. Zulässige Mechanische Drehzahl - ≤ 12000 1/min
