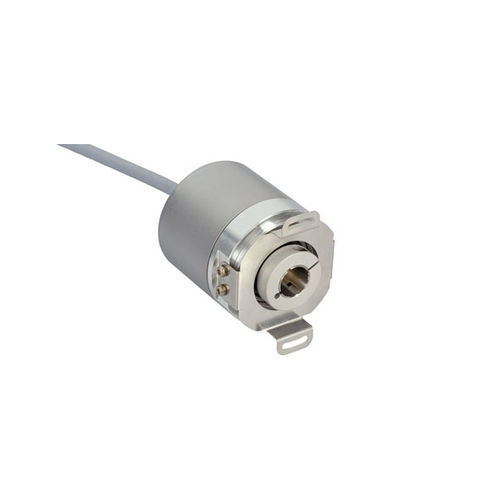

Absoluter Drehgeber OCD-CAA1B-1413-B08A-PA9

optisch14-Bit14-Bit

POSITAL IXARC absolute Multiturn Drehgeber: CANopen Schnittstelle, Sackloch-Hohlwelle, ø 58 mm, ø 8 mm (0.31") Wellendurchmesser und IP54 Schutzart. Schnittstelle - Schnittstelle - CANopen Profil - DS-406 Manuelle Funktionen - Adresswahlschalter 0...99 und Abschlusswiderstand (mit Anschlusshaube) Ausstattung - Rundachse Übertragungsrate - min. 20 kBaud, max. 1 MBaud Schnittstellen Zykluszeit - ≥ 1 ms Video Manual - video-link Watch a simple installation video Programmierfunktionen - Auflösung, Preset, 2 Endschalter, 8 CAMS, Baudrate, CAN-Identifier, Bootloader, Übertragungsmodi: Polled, Cyclic, Sync Ausgänge - Ausgangstreiber - Empfänger (ISO 11898), galvanisch getrennt mittels Optokopplern Elektrische Daten - Versorgungsspannung - 10 – 30 VDC Stromaufnahme - ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC Leistungsaufnahme - ≤ 2,5 W Einschaltzeit - < 1 s Verpolungsschutz - Ja Kurzschluss-Schutz - Ja EMC: Störaussendung - DIN EN 61000-6-4 EMV: Störfestigkeit - DIN EN 61000-6-2 MTTF - 13,5 Jahre @ 40°C Sensor - Technologie - Optisch Auflösung Singleturn - 13 bit Auflösung Multiturn - 14 bit Multiturn-Technologie - Mechanisches Getriebe (Keine Batterie) Genauigkeit (INL) - ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits) Code - Binär
