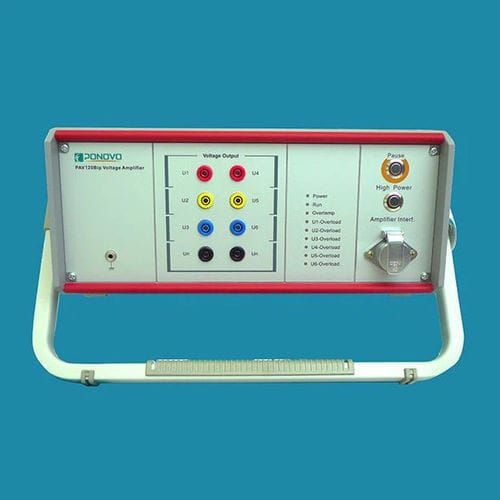

Der PAV120Bip ist ein tragbarer Leistungsverstärker, der speziell für die Forschung und Entwicklung im Bereich der Stromnetzsimulation entwickelt wurde. Der Verstärker ist linear aufgebaut, so dass er an Simulationsexperimente angepasst werden kann, die verschiedene kapazitive und induktive Lasten beinhalten können. Er verfügt über 6-phasige Spannungsausgänge mit max. 120VRms pro Phase und max. 60VA Ausgangsleistung.
Spannung
6×0 ~ 120V RMS
Max. Ausgangsleistung
>60VA (120V Ausgang)
Eingangssignal
0~5V RMS(±7.07/16Vpek)
Spannungsgenauigkeit
<0,1%(5V-120V)
Typische Spannungsgenauigkeit
< 0.05%
Differenzielle Eingangsimpedanz
20k Ohm
Verstärkung
25V/V
Oberschwingungsverzerrungsgrad
≤0.1%
Linearität
≤0.1%
Phasengenauigkeit
0.2°
Frequenzbereich
DC-5kHz±1dB
Sprungantwort
< 20us
Eingangs-/Ausgangsverzögerung
< 20us
Spannungsversorgung
einphasig 110V oder 220V AC
Gehäuse
3U
---
