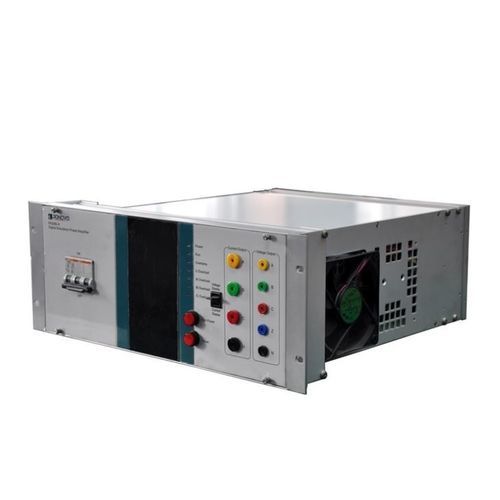

Leistungsverstärker PA30Bi-H

StromSpannungdifferential

PA30Bi-H ist ein Leistungsverstärkermodell für den Schalttafeleinbau, das 3-Phasen-Strom mit einem maximalen Effektivstrom von 30A und einer maximalen Ausgangsleistung von 450VA und 4-Phasen-Spannung mit einer maximalen Effektivspannung von 250V und einer maximalen Ausgangsleistung von 75VA erzeugen kann. Bei der Durchführung von Hardware-in-the-Loop-Simulationen kann er zusammen mit anderen Verstärkermodellen in einem Schrank installiert werden, um zusammen mit RTDS und anderen Geräten für die HIL- oder PHIL-Anwendung ein kompliziertes Simulationssystem zu bilden. Max. Ausgangsleistung 450VA (30A Ausgang) Eingangssignal 0~7V RMS(± 10Vpek) Strom-Genauigkeit 0.2%(0.5A-30A) Typische Stromgenauigkeit < 0.1% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 4A/V Oberschwingungsverzerrungsgrad ≤ 0.2% Linearität ≤0 .2% Phasengenauigkeit 0.2° Sprungantwort < 20us Eingangs-/Ausgangsverzögerung < 2 0us Max. Ausgangsleistung 75VA(250V Ausgang) Eingangssignal 0~7V RMS(± 10Vpek) Spannungsgenauigkeit 0.2%(5V-250V) Typische Spannungsgenauigkeit < 0.1%
