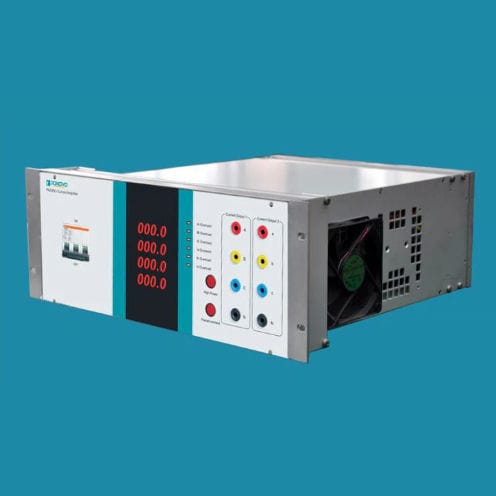

Ladungs-Simulator PAC60Ci

PHIL-Netz

PAC60Ci ist ein sechsphasiger Echtzeit-Simulationsverstärker mit einem maximalen RMS-Phasenstrom von 30A und einer maximalen Ausgangsleistung von 450VA. Dieser Stromverstärker zeichnet sich durch hohe Genauigkeit und schnelles Ansprechen auf die Linien aus. Der PAC60Ci wurde speziell für die Forschung und Entwicklung im Bereich der Stromnetzsimulation entwickelt. Er löst die Probleme der hohen Leistung eines linearen Leistungsverstärkers und der Genauigkeit eines hohen Stromausgangs. Er ist an verschiedene kapazitive und induktive Lasten angepasst. Der HIL-Leistungsverstärker kann im Schaltschrank installiert werden und mit anderen Verstärkermodellen und Geräten zusammenarbeiten, um verschiedene Simulationsanwendungen zu realisieren. Eingangssignal 0~7V RMS(± 10Vpek) Strom-Genauigkeit 0.2%(0.5A-30A) Typische Stromgenauigkeit < 0.1% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 4A/V Oberschwingungsverzerrung ≤0.2% Linearität ≤0.2% Phasengenauigkeit 0.2° Sprungantwort < 20us Eingangs-/Ausgangsverzögerung < 20us Spannungsversorgung 3 Phasen 380V AC 50/60 Hz Gehäuse 4U 19 Zoll
