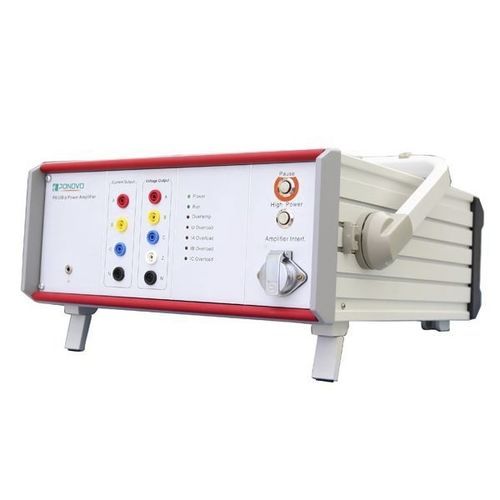

Leistungsverstärker PA30Bip

differentiallinearPräzision

Der tragbare Leistungsverstärker PA30Bip ist nach dem Prinzip des linearen Verstärkers aufgebaut. Es ist eine sehr leichte, tragbare Lösung mit drei Kanälen für den Stromausgang und vier Kanälen für den Spannungsausgang. Jeder Stromausgangskanal ist mit 30A RMS, 210VA. Jeder Spannungsausgangskanal hat 120V RMS, 60VA. Er verfügt über einen hohen Frequenzbereich bis DC 5kHz ±1dB und eine hohe Genauigkeit von Zeitverzögerung und Sprungantwort von nur 20us. Er kann für zahlreiche Simulationsanwendungen, HIL oder PHIL in Energiesystemen verwendet werden. Stromstärke 3x0 ~ 30 A RMS Max. Ausgangsleistung 210VA(30A Ausgang) Eingangssignal 0~5V RMS(± 7,07/16Vpek) Strom-Genauigkeit 0.2%(0.5A-30A) Typische Stromgenauigkeit < 0.1% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 6A/V Oberschwingungsverzerrung ≤0.2% Linearität ≤0.2% Phasengenauigkeit 0.2° Frequenzbereich DC-5kHz±1dB Sprungantwort < 20us Eingangs-/Ausgangsverzögerung < 20us Spannung 4×0 ~ 120V RMS Max. Ausgangsleistung 60VA (120V Ausgang) Eingangssignal 0~5V RMS(± 7,07/16Vpek) Spannungsgenauigkeit 0.1%(5V-120V) Typische Spannungsgenauigkeit < 0.05% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 25V/V Spannungsversorgung Einphasig 110 oder 220V AC 50/60 Hz Chassis 3U
