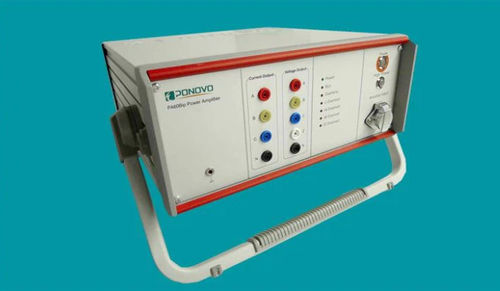

Simulator für Laboranwendung PA60Bip

FrequenzPräzisionPHIL-Netz

Das Leistungsverstärkersystem PA60Bip ist eines der herkömmlichen linearen Leistungsverstärkermodelle der tragbaren Leistungsverstärker der PA-Serie von PONOVO. Sie hat drei Kanäle für den Stromausgang und vier Kanäle für den Spannungsausgang. Jeder Stromausgang ist mit 60A RMS. Jede Spannung wird mit 120V RMS ausgegeben. Mit seiner stabilen Leistung kann der PA60Bip für verschiedene Experimente zur Simulation von Energiesystemen verwendet werden. Eingangssignal 0~5V RMS(± 7.07/16Vpek) Strom-Genauigkeit 0.2% Typische Stromgenauigkeit < 0.1% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 12A/V Oberschwingungsverzerrung ≤0.2% Linearität ≤0.2% Phasengenauigkeit 0.2° Frequenzbereich DC-5kHz±1dB Sprungantwort < 20us Eingangs-/Ausgangsverzögerung < 20us Spannung 4×0 ~ 120V RMS Max. Ausgangsleistung 60VA(120V Ausgang) Eingangssignal 5V RMS(± 7,07/16Vpek) Spannungsgenauigkeit 0.1%(5V-120V) Typische Spannungsgenauigkeit < 0.05% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 25V/V Speisung 1 Phase 110V/220V AC 50/60 Hz Chassis 3U
