Audio-Transformator N, K, 77000 & CSN SeriesIsolationStromversorgungverkapselt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Isolation, Stromversorgung
- Aufbau
- verkapselt
- Anwendung
- für Schutz, für Bahnanlagen, Fernmeldetechnik, PCB, Audio
- Elektrische Spezifizierung
- einphasig, Niederspannung, Mittelspannung, Hochfrequenz
- Installierung
- Through-Hole, Aufputz, Plug-in, SMD
- Normen
- RoHS-zertifiziert, MIL-STD
- Weitere Eigenschaften
- Steuerung, Sicherheit, kompakt, Epoxidharz, AC, mit Vakuum Imprägnierung, doppelt sekundär, isoliertes, flammenbeständig, galvanisch getrennt, Niedrigfrequenz, Hochimpedanz
- Stromstärke
Min: 0,11 W
Max: 1 W
- Primärspannung
Min: 3,5 V
Max: 100 V
- Sekundärspannung
Min: 2,8 V
Max: 100 V
- Primärstrom
Min: 10 mA
Max: 760 mA
- Sekundärstrom
Min: 10 mA
Max: 1.000 mA
- Frequenz
Min: 150 Hz
Max: 75.000 Hz
Beschreibung

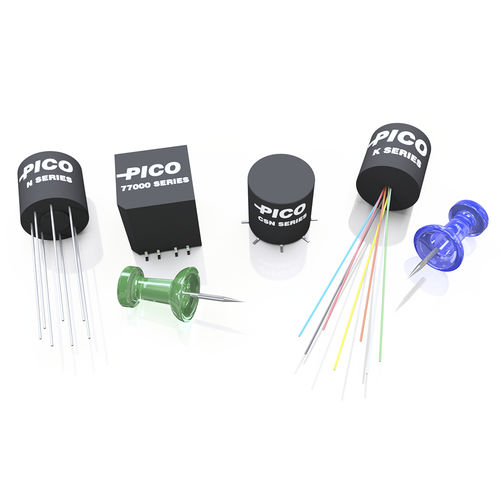

Bei den Serien N & K und 77000 & CSN handelt es sich um Ultra-Miniaturtransformatoren in einem gekapselten Gehäuse, die als Durchsteck- oder Oberflächenmontagetypen ausgeführt sind. Sie können über einen breiten Temperaturbereich von -55°C bis +130°C betrieben werden. Unsere firmeneigenen Materialien und Methoden erlauben extreme Temperaturen von Dampfphasen-, IR- oder anderen Reflow-Verfahren, ohne die hohe Zuverlässigkeit ihrer physikalischen Form und elektrischen Leistung zu beeinträchtigen.
Merkmale
Extreme Widerstandsfähigkeit gegen Stöße, Erschütterungen und Vibrationen
Hergestellt nach MIL-PRF-27, Klasse S, Grad 5
Hohe Zuverlässigkeit für weltraum- und unternehmenskritische Anwendungen
Ultra-Miniatur in Größe und minimalistischem Design
Design-Layouts mit geraden Steckverbindungen, isolierten Leitungen, quadratischem SMT oder rundem SMT
Erhältlich mit magnetischer Abschirmung und/oder elektrostatischer Abschirmung
Bestimmte Teile sind QPL-zugelassen
Optionen
Screening- und Qualifikationskriterien nach Flugstandard
Thermoschockbeständigkeit bis zu 300 Zyklen
Zusätzliche Schichten zur magnetischen Abschirmung
Vollständig RoHS-konform oder mit Ausnahmegenehmigung 7(a)
Änderungen des mechanischen Designs und der elektrischen Eigenschaften
Kundenspezifisches neues Design und Parameter
---
