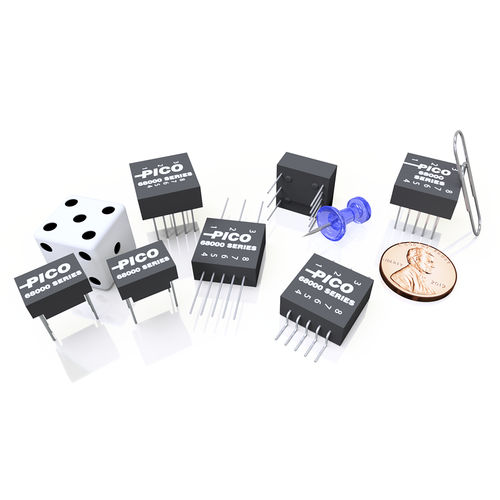

Impulstransformator 68200 Seriesverkapseltfür Schutzfür Stromnetz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Funktion
- Impuls
- Aufbau
- verkapselt
- Anwendung
- für Schutz, für Stromnetz, für Elektronik, für Bahnanlagen, Fernmeldetechnik, für Datenzentrum, PCB, für Sensor
- Elektrische Spezifizierung
- einphasig, Niederspannung, Hochfrequenz
- Installierung
- Through-Hole, für Leiterplatten, Plug-in, für Wandmontage
- Normen
- RoHS, ANSI, TÜV, MIL-STD
- Weitere Eigenschaften
- Schutz, Sicherheit, Steuerung, kompakt, Epoxidharz, mit Auslösefunktion, isoliertes, Sekundär, flammenbeständig, Koppel, Niederprofil, Anregung, AC, mit Vakuum Imprägnierung, nach Maß, Mehrwicklung, Signal, getaktet
- Stromstärke
Max: 2,5 W
Min: 0,1 W
- Primärspannung
Max: 27 V
Min: 1 V
- Sekundärspannung
Max: 85 V
Min: 1 V
- Primärstrom
Max: 90.000 mA
Min: 10 mA
- Sekundärstrom
Max: 30.000 mA
Min: 10 mA
- Frequenz
Max: 1.000 kHz
Min: 75 kHz
Beschreibung
Die Impulstransformatoren der Serie 682xx von Pico entsprechen den QPL-Normen MIL-PRF-21038/27. Diese Geräte entsprechen streng den Anforderungen von MIL-PRF-21038. Pico ist der Lieferant für MIL-PRF-21038/27 -01 bis -31 Teile. Die Serie 682xx hat eine hohe Eingangsimpedanz von 75 kHz bis 1 MHz über den Temperaturbereich von -55C bis +130C. Diese Übertrager haben einen maximalen Droop von 20% und eine Überspannung von maximal 1V. Die Gleichtaktunterdrückung (CMR) ist größer als 45 dB. Diese Geräte sind für eine Spannung von 100Vrms von der Primär- zur Sekundärseite ausgelegt, epoxidgekapselt und erreichen eine MSL von 3. Wie immer bietet Pico kleinstmögliche Verpackungen mit hoher Zuverlässigkeit. Wir sind eine QPL-Einrichtung, die in der Lage ist, diese Transformatoren nach Level M und Level T von MIL-PRF-27 zu testen.
Merkmale
Extrem widerstandsfähig gegen Stöße, Erschütterungen und Vibrationen
Hergestellt nach MIL-PRF-27, Klasse S, Grad 5
Hohe Zuverlässigkeit für weltraum- und unternehmenskritische Anwendungen
Ultra-Miniaturgröße und minimalistisches Design
Optionen
Screening- und Qualifikationskriterien nach Flugstandard
Vollständig RoHS-konform oder mit Ausnahme 7(a)
Änderungen des mechanischen Designs und der elektrischen Eigenschaften
Kundenspezifische neue Konstruktion und Parameter
---
