Isolationstransformator F, G, 70000 & 80000 SeriesStromversorgungverkapseltAudio
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Isolation, Stromversorgung
- Aufbau
- verkapselt
- Anwendung
- für Schutz, für Elektronik, für Bahnanlagen, Fernmeldetechnik, PCB, Audio
- Elektrische Spezifizierung
- einphasig, Niederspannung, Mittelspannung, Hochfrequenz
- Installierung
- Through-Hole, PCB, Aufputz, Plug-in, SMD
- Normen
- RoHS-zertifiziert
- Weitere Eigenschaften
- kompakt, Sicherheit, Steuerung, Epoxidharz, AC, mit Vakuum Imprägnierung, Hochimpedanz, nach Maß, Niedrigfrequenz, doppelt sekundär, elektronisch, isoliertes, galvanisch getrennt
- Stromstärke
Min: 0,015 W
0,015 W, 0,02 W, 0,1 W, 0,125 W
Max: 0,125 W
- Primärspannung
Min: 0,4 V
Max: 45 V
- Sekundärspannung
Min: 0,4 V
Max: 39 V
- Primärstrom
Min: 10 mA
Max: 340 mA
- Sekundärstrom
Min: 10 mA
Max: 300 mA
- Frequenz
Min: 400 Hz
Max: 250.000 Hz
Beschreibung

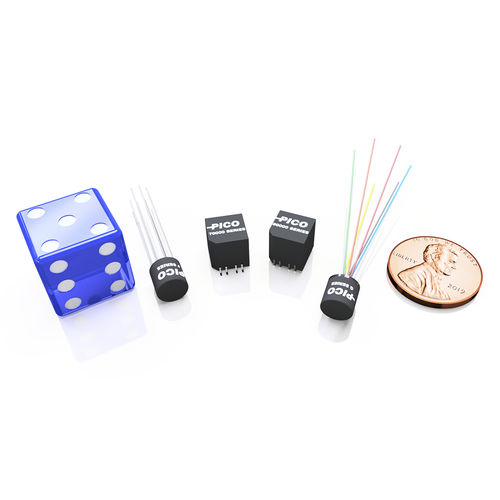

Die Serien F & G und 70000 & 80000 sind Ultra-Miniatur-Transformatoren in einem gekapselten Gehäuse mit Design-Layouts als Durchgangsbohrung mit isolierten Leitungen oder als oberflächenmontierbare Typen. Sie können in einem weiten Temperaturbereich von -55°C bis +130°C betrieben werden. Unsere firmeneigenen Materialien und Methoden erlauben extreme Temperaturen bei Dampfphasen-, IR- oder anderen Reflow-Verfahren, ohne die hohe Zuverlässigkeit ihrer physikalischen Form und elektrischen Leistung zu beeinträchtigen.
Merkmale
Extreme Widerstandsfähigkeit gegen Stöße, Erschütterungen und Vibrationen
Hergestellt nach MIL-PRF-27, Klasse S, Grad 5
Hohe Zuverlässigkeit für weltraum- und unternehmenskritische Anwendungen
Ultra-Miniaturgröße und minimalistisches Design
Design-Layouts in Durchgangsbohrung mit Option für isolierte Leitungen oder Oberflächenmontage
Verfügbar mit magnetischer Abschirmung und/oder elektrostatischer Abschirmung
Optionen
Screening- und Qualifikationskriterien nach Flugstandard
Thermoschockbeständigkeit bis zu 300 Zyklen
Zusätzliche Schichten zur magnetischen Abschirmung
Vollständig RoHS-konform oder mit Ausnahmegenehmigung 7(a)
Änderungen des mechanischen Designs und der elektrischen Eigenschaften
Kundenspezifisches neues Design und Parameter
---
