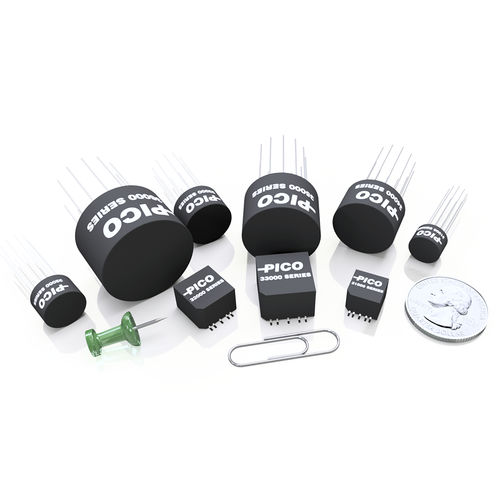

Leistungstransformator 31000 to 36000 SeriesIsolationverkapseltfür Schutz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Funktion
- Leistung, Isolation
- Aufbau
- verkapselt
- Anwendung
- für Schutz, für Elektronik, für Schaltnetzteil, für LLC Resonanzwandler, für DC/DC-Wandler, PCB, für Gate-Treiber
- Elektrische Spezifizierung
- einphasig, Niederspannung, Hochspannung, Mittelspannung, Hochfrequenz
- Installierung
- Through-Hole, Aufputz, für Leiterplatten, SMD, Plug-in
- Normen
- RoHS, ANSI, TÜV, MIL-STD
- Weitere Eigenschaften
- Steuerung, Schutz, Sicherheit, kompakt, Epoxidharz, mit Vakuum Imprägnierung, nach Maß, doppelt sekundär, getaktet, flammenbeständig, Ultraisolier
- Stromstärke
Max: 40 W
Min: 1,5 W
- Primärspannung
Max: 48 V
Min: 5 V
- Sekundärspannung
Max: 300 V
Min: 5 V
- Primärstrom
Max: 2,8 A
Min: 0,6 A
- Sekundärstrom
Max: 1.400 mA
Min: 10 mA
- Frequenz
Max: 60 kHz
Min: 10 kHz
Beschreibung
Pico-DC-DC-Wandlertransformatoren sind ultraklein und dienen als Energietreiber für Schaltnetzteile. Sie sind energieeffizient, reduzieren Kernverluste und können in einer Vielzahl von Energieumwandlungsanwendungen eingesetzt werden. Sie sind auf maximale Leistung bei niedriger Schaltfrequenz und minimalen Verlusten ausgelegt. Der elektrische Gleichrichtungsprozess dieser Komponenten ist für Brücken-, Doppelbrücken- und Vollwellen-Schaltungskonfigurationen ausgelegt. Allerdings sind sie keineswegs auf diese Topologien beschränkt.
Merkmale
Extrem widerstandsfähig gegen Stöße, Erschütterungen und Vibrationen
Hergestellt nach MIL-PRF-27, Klasse S, Grad 5
Hohe Zuverlässigkeit für weltraum- und unternehmenskritische Anwendungen
Ultra-Miniaturgröße und minimalistisches Design
Design-Layouts in Durchsteck- oder Oberflächenmontageausführung
Magnetische Abschirmung bei Durchsteckmontage
Optionen
Screening- und Qualifikationskriterien nach Flugstandard
Vollständig RoHS-konform oder mit Ausnahme 7(a)
Änderungen des mechanischen Designs und der elektrischen Eigenschaften
Kundenspezifische neue Konstruktion und Parameter
---
Kataloge
Series DC-DC Converter Transformers
12 Seiten
